Drugi promjeri na upit
454-00

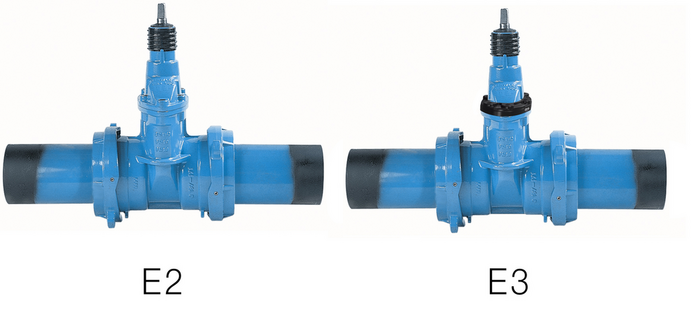

E2 i E3 zasun sa čeličnim nastavcima za zavarivanje
| Materijal: |
Kućište / stezni prsten: GJS-400, Hawle epoksidni praškasti premaz Vreteno: nehrđajući čelik Zavojna matica: mesing Klin: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu Brtve: EPDM prema KTW-BWGL za vodu Čelične mlaznice: uzdužno zavarene čelične cijevi prema EN 10224/DIN 2460 E3 zaštita rubova: PE |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
E2 zasun sa čeličnim nastavcima za zavarivanje sa čeličnim cjevovodima.
|
Kat.br.
|
DN |
Max. radni tlak |
d |
L |
L1 |
H |
etverokut vretena |
Vrsta cijevi |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4540801003
|
80 | 16 bar | 88,9 mm | 840 mm | 240 mm | 315 mm | 17,3 mm | Čelik | 31,50 kg | |||
|
4541001003
|
100 | 16 bar | 114,3 mm | 840 mm | 240 mm | 345 mm | 19,3 mm | Čelik | 39,00 kg | |||
|
4541501003
|
150 | 16 bar | 168,3 mm | 900 mm | 240 mm | 435 mm | 19,3 mm | Čelik | 57,00 kg | |||
|
4542001003
|
200 | 16 bar | 219,1 mm | 935 mm | 240 mm | 540 mm | 24,3 mm | Čelik | 97,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasun |
|
Tehnička dokumentacija
|
|---|
| declaration-of-conformity-other-fittings_3 |
|
Prospekti
|
|---|
| Katalog proizvoda |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 204-00 | Univerzalna podložna ploča za cestovne kape za zasune i ventile |
| 204-05 | Betonska podložna ploča za cestovnu kapu art.br. 212 |
| 780-00 | Ručno kolo za zasune i zaklopke |
| 900-00 | Kruta ugradbena garnitura za zasune |
| 950-00 | Teleskopska ugradbena garnitura za zasune |
| 952-00 | Teleskopska ugradbena garnitura od nehrđajućeg čelika |
