110-00

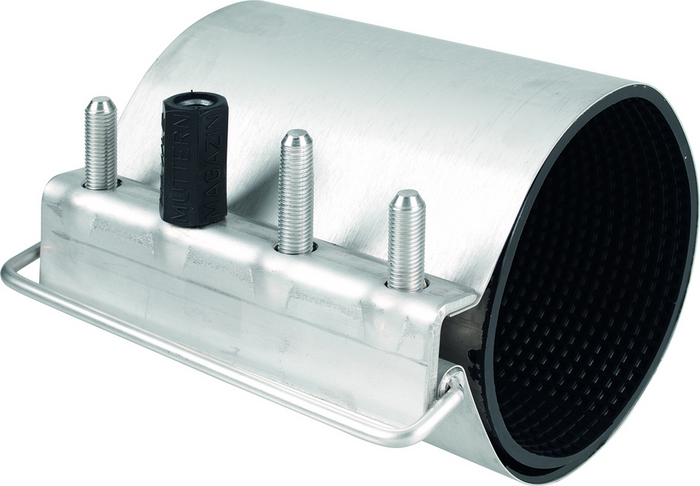

Reparaturna obujmica od nehrđajućeg čelika, jednostruka

Reparaturna obujmica sa samocentrirajućim sistemom za LŽ, čelične, PVC i azbest cementne cijevi.

Prije montaže obujmice površina cijevi mora biti čista. Vijci koji su zavareni na stezni most uz pomoć montažnog stremena omogućuju jednostavo spajanje. Za olakšanu montažu produljen je srednji vijak od d 87. Matice se mogu brzo i jednostavno naviti iz gumenog magazina za matice.

POZOR: S reparaturnim obujmicama ne mogu izvesti spojevi s poteznim osiguranjem.

Max. tlak za vodu (standard):
d 54 - d 190: 16 bar
d 190 - d 430: 10 bar

Čitaj dalje reduce
Materijal: Obujmica: nehrđajući čelik
Vijci / matice: nehrđajući čelik, obloženo molibdenom
Brtva: standardno EPDM (voda)
Medij Pitka Voda / Otpadne Vode

Reparaturna obujmica sa samocentrirajućim sistemom za LŽ, čelične, PVC i azbest cementne cijevi.

Prije montaže obujmice površina cijevi mora biti čista. Vijci koji su zavareni na stezni most uz pomoć montažnog stremena omogućuju jednostavo spajanje. Za olakšanu montažu produljen je srednji vijak od d 87. Matice se mogu brzo i jednostavno naviti iz gumenog magazina za matice.

POZOR: S reparaturnim obujmicama ne mogu izvesti spojevi s poteznim osiguranjem.

Max. tlak za vodu (standard):
d 54 - d 190: 16 bar
d 190 - d 430: 10 bar

Kontakt osoba
Moj izbor
Kat.br.

Max. radni tlak
d
Ugradbena duljina
Lijevano

PVC
AC 10
AC 16
Za vrstu cijevi
Vrsta cijevi
elik
 Medij Težina A-Text Košarica
1105420000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 54 - 58 mm 200 mm 40       LŽ LŽ   1,50 kg
1105431500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 54 - 58 mm 315 mm 40       LŽ LŽ   1,20 kg
1105820000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 58 - 64 mm 200 mm   63     PVC|Čelik PVC|Čelik 50 1,50 kg
1106320000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 63 - 68 mm 200 mm 50 63     LŽ|PVC LŽ|PVC   1,60 kg
1106325000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 63 - 68 mm 250 mm 50 63     LŽ|PVC LŽ|PVC   2,50 kg
1106820000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 68 - 76 mm 200 mm   75     PVC PVC   1,70 kg
1107520000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 75 - 83 mm 200 mm 65 75     LŽ|PVC|Čelik LŽ|PVC|Čelik 65 1,70 kg
1107538000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 75 - 83 mm 380 mm 65 75     LŽ|PVC|Čelik|AC LŽ|PVC|Čelik|AC 65 3,50 kg
1107551000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 75 - 83 mm 510 mm 65 75     LŽ|PVC|Čelik|AC LŽ|PVC|Čelik|AC 65 3,60 kg
1108220000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 82 - 91 mm 200 mm   90 (65) (65) PVC|Čelik|AC PVC|Čelik|AC (80) 1,80 kg
1108225000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 82 - 91 mm 250 mm   90 (65) (65) PVC|Čelik|AC PVC|Čelik|AC (80) 2,20 kg
1108231500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 82 - 91 mm 315 mm   90 (65) (65) PVC|Čelik|AC PVC|Čelik|AC (80) 2,40 kg
1108851000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 88 - 97 mm 510 mm   90     PVC|Čelik PVC|Čelik 80 5,00 kg
1109320000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 93 - 102 mm 200 mm 80   80   LŽ|AC LŽ|AC   2,00 kg
1109331500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 93 - 102 mm 315 mm 80   80   LŽ|AC LŽ|AC   2,50 kg
1109338000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 93 - 102 mm 380 mm 80   80   LŽ|AC LŽ|AC   3,90 kg
1109520000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 95 - 104 mm 200 mm 80   (80) (80) LŽ|AC LŽ|AC   2,00 kg
1109525000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 95 - 104 mm 250 mm 80   (80) (80) LŽ|AC LŽ|AC   2,60 kg
1109531500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 95 - 104 mm 315 mm 80   (80) (80) LŽ|AC LŽ|AC   3,80 kg
1109538000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 95 - 104 mm 380 mm 80   (80) (80) LŽ|AC LŽ|AC   4,10 kg
1109551000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 95 - 104 mm 510 mm 80   (80) (80) LŽ|AC LŽ|AC   5,10 kg
1110420000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 104 - 112 mm 200 mm   110   (80) PVC|AC PVC|AC   2,10 kg
1110425000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 104 - 112 mm 250 mm   110   (80) PVC|AC PVC|AC   2,80 kg
1110431500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 104 - 112 mm 315 mm   110   (80) PVC|AC PVC|AC   2,60 kg
1110438000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 104 - 112 mm 380 mm   110   (80) PVC|AC PVC|AC   4,20 kg
1110451000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 104 - 112 mm 510 mm   110   (80) PVC|AC PVC|AC   5,30 kg
1111220000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 200 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 2,20 kg
1111225000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 250 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 2,90 kg
1111231500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 315 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 3,60 kg
1111238000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 380 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 4,30 kg
1111251000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 510 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 5,80 kg
1111264000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 640 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 7,00 kg
1111283500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 112 - 121 mm 835 mm 100   (100)   LŽ|Čelik|AC LŽ|Čelik|AC 100 9,40 kg
1111520000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 115 - 125 mm 200 mm 100   (100)   LŽ|AC LŽ|AC   2,20 kg
1111525000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 115 - 125 mm 250 mm 100   (100)   LŽ|AC LŽ|AC   3,00 kg
1111531500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 115 - 125 mm 315 mm 100   (100)   LŽ|AC LŽ|AC   3,30 kg
1111538000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 115 - 125 mm 380 mm 100   (100)   LŽ|AC LŽ|AC   4,50 kg
1111551000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 115 - 125 mm 510 mm 100   (100)   LŽ|AC LŽ|AC   6,50 kg
1112020000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 120 - 130 mm 200 mm   125 (100) (100) PVC|AC PVC|AC   2,20 kg
1112031500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 120 - 130 mm 315 mm   125 (100) (100) PVC|AC PVC|AC   3,90 kg
1112044500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 120 - 130 mm 445 mm   125 (100) (100) PVC|AC PVC|AC   5,50 kg
1112051000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 120 - 130 mm 510 mm   125 (100) (100) PVC|AC PVC|AC   7,00 kg
1113120000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 131 - 141 mm 200 mm   140   (100) PVC|Čelik|AC PVC|Čelik|AC 125 3,00 kg
1113125000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 131 - 141 mm 250 mm   140   (100) PVC|Čelik|AC PVC|Čelik|AC 125 3,70 kg
1113138000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 131 - 141 mm 380 mm   140   (100) PVC|Čelik|AC PVC|Čelik|AC 125 6,00 kg
1114020000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 200 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   3,10 kg
1114025000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 250 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   4,00 kg
1114031500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 315 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   5,10 kg
1114038000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 380 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   6,40 kg
1114051000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 510 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   7,50 kg
1114083500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 140 - 150 mm 835 mm 125 140 (125)   LŽ|PVC|AC LŽ|PVC|AC   13,00 kg
1115125000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 151 - 161 mm 250 mm   160   (125) PVC|AC PVC|AC   4,20 kg
1115131500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 151 - 161 mm 315 mm   160   (125) PVC|AC PVC|AC   5,20 kg
1115151000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 151 - 161 mm 510 mm   160   (125) PVC|AC PVC|AC   9,40 kg
1115820000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 158 - 170 mm 200 mm 150       LŽ|Čelik LŽ|Čelik 150 3,40 kg
1116625000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 250 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 4,40 kg
1116631500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 315 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 5,60 kg
1116638000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 380 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 6,80 kg
1116651000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 510 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 9,50 kg
1116664000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 640 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 12,00 kg
1116683500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 166 - 178 mm 835 mm 150   (150)   LŽ|Čelik|AC LŽ|Čelik|AC 150 16,00 kg
1117825000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 178 - 190 mm 250 mm   180   (150) PVC|AC PVC|AC   4,50 kg
1117831500
 Otpadna voda: 16 bar|Pitka voda: 16 bar 178 - 190 mm 315 mm   180   (150) PVC|AC PVC|AC   5,70 kg
1117851000
 Otpadna voda: 16 bar|Pitka voda: 16 bar 178 - 190 mm 510 mm   180   (150) PVC|AC PVC|AC   9,00 kg
1119025000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 190 - 202 mm 250 mm 175 200   (150) LŽ|PVC|Čelik|AC LŽ|PVC|Čelik|AC 175 4,60 kg
1119031500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 190 - 202 mm 315 mm 175 200   (150) LŽ|PVC|Čelik|AC LŽ|PVC|Čelik|AC 175 5,80 kg
1120025000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 200 - 212 mm 250 mm   200     PVC PVC   4,90 kg
1120031500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 200 - 212 mm 315 mm   200     PVC PVC   6,20 kg
1120038000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 200 - 212 mm 380 mm   200     PVC PVC   7,00 kg
1121525000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 250 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 5,00 kg
1121531500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 315 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 6,30 kg
1121538000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 380 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 7,50 kg
1121551000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 510 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 10,50 kg
1121564000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 640 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 15,00 kg
1121583500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 215 - 227 mm 835 mm 200 225     LŽ|PVC|Čelik LŽ|PVC|Čelik 200 17,00 kg
1123325000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 233 - 246 mm 250 mm     (200)   AC AC   5,00 kg
1123331500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 233 - 246 mm 315 mm     (200)   AC AC   6,30 kg
1123338000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 233 - 246 mm 380 mm     (200)   AC AC   7,50 kg
1123351000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 233 - 246 mm 510 mm     (200)   AC AC   10,80 kg
1125025000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 250 - 262 mm 250 mm   250   (200) PVC|AC PVC|AC   5,40 kg
1125031500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 250 - 262 mm 315 mm   250   (200) PVC|AC PVC|AC   6,90 kg
1125038000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 250 - 262 mm 380 mm   250   (200) PVC|AC PVC|AC   8,30 kg
1126925000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 269 - 281 mm 250 mm 250 (280)     LŽ|PVC|Čelik LŽ|PVC|Čelik 250 5,60 kg
1126931500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 269 - 281 mm 315 mm 250 (280)     LŽ|PVC|Čelik LŽ|PVC|Čelik 250 7,10 kg
1126938000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 269 - 281 mm 380 mm 250 (280)     LŽ|PVC|Čelik LŽ|PVC|Čelik 250 8,50 kg
1126983500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 269 - 281 mm 835 mm 250 (280)     LŽ|PVC|Čelik LŽ|PVC|Čelik 250 10,00 kg
1128525000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 285 - 297 mm 250 mm     (250)   AC AC   5,70 kg
1128531500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 285 - 297 mm 315 mm     (250)   AC AC   7,20 kg
1128538000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 285 - 297 mm 380 mm     (250)   AC AC   8,60 kg
1130625000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 306 - 318 mm 250 mm   315   (250) PVC|AC PVC|AC   6,00 kg
1130631500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 306 - 318 mm 315 mm   315   (250) PVC|AC PVC|AC   7,50 kg
1130638000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 306 - 318 mm 380 mm   315   (250) PVC|AC PVC|AC   8,90 kg
1131525000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 315 - 327 mm 250 mm 300 315     LŽ|PVC|Čelik LŽ|PVC|Čelik 300 6,20 kg
1131531500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 315 - 327 mm 315 mm 300 315     LŽ|PVC|Čelik LŽ|PVC|Čelik 300 7,70 kg
1131538000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 315 - 327 mm 380 mm 300 315     LŽ|PVC|Čelik LŽ|PVC|Čelik 300 9,10 kg
1131564000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 315 - 327 mm 640 mm 300 315     LŽ|PVC|Čelik LŽ|PVC|Čelik 300 18,00 kg
1131583500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 315 - 327 mm 835 mm 300 315     LŽ|PVC|Čelik LŽ|PVC|Čelik 300 20,00 kg
1131831500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 318 - 331 mm 315 mm 300       LŽ|Čelik LŽ|Čelik 300 7,75 kg
1131838000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 318 - 331 mm 380 mm 300       LŽ|Čelik LŽ|Čelik 300 9,20 kg
1132051000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 320 - 332 mm 510 mm 300       LŽ|Čelik LŽ|Čelik 300 12,00 kg
1133938000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 339 - 351 mm 380 mm     (300)   AC AC   9,80 kg
1134525000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 345 - 357 mm 250 mm   (355)     PVC|Čelik PVC|Čelik (350) 6,50 kg
1134531500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 345 - 357 mm 315 mm   (355)     PVC|Čelik PVC|Čelik (350) 8,20 kg
1134538000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 345 - 357 mm 380 mm   (355)     PVC|Čelik PVC|Čelik (350) 9,80 kg
1136631500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 366 - 379 mm 315 mm 350     (300) LŽ|AC LŽ|AC   8,20 kg
1136638000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 366 - 379 mm 380 mm 350     (300) LŽ|AC LŽ|AC   9,80 kg
1140038000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 400 - 412 mm 380 mm   400     PVC|Čelik PVC|Čelik 400 10,70 kg
1141831500
 Otpadna voda: 10 bar|Pitka voda: 10 bar 418 - 430 mm 315 mm 400     (350) LŽ|AC LŽ|AC   8,90 kg
1141838000
 Otpadna voda: 10 bar|Pitka voda: 10 bar 418 - 430 mm 380 mm 400     (350) LŽ|AC LŽ|AC   10,70 kg
Moj izbor

Ostali promjeri i ugradbene duljine na upit.

() Vrijednosti u zagradama ne pokrivaju cijeli raspon tolerancije navedene cijevi. To se posebno odnosi na vrlo različite promjere AC cijevi.
