Pribor za olakšanu prilagodbu visine pri ugradnji: prsten art.br. 1871000050 (200-03)
187-01

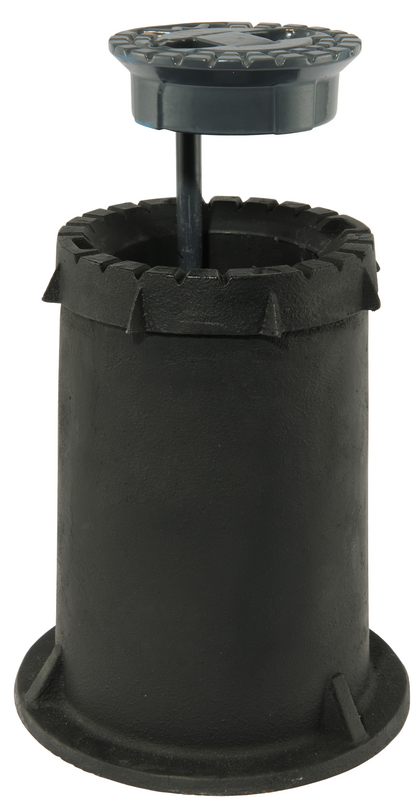

Cestovna kapa sa poklopcem, za ugradnju u asfaltne površine
| Materijal: |
Kapa: GJL-200, bitumenizirano Prsten: GJL-250, bitumenizirano Poklopac: GJS-400, Hawle epoksidna praškasta zaštita Klin: nehrđajući čelik |
|---|---|
| Medij | Pitka Voda / Plin / Otpadne Vode |
Cestovna kapa sa poklopcem za zasune je namijenjena za ugradnju u asfaltne površine. Prsten za izvlačenje omogućuje veliko područje podešavanja visine ugradnje kape.
Prije valjanja potrebno je prsten izvući cca. 1-2 cm iznad nivoa asfalta. Kod valjanja se stvara veza između kape i asfalta te se time prometna opterećenja prenose na nosivi sloj prometnice. Ovom vezom ostaje nivo kape i prometne površine isti.
Za razliku od uobičajenih izvedbi kapa, kosi dosjed između poklopca i kape umanjuje "lupanje" poklopca.
Da bi se izbjegla kontaktna korozija između poklopca i kape i da bi se omogućilo lagano podizanje poklopca, poklopac je praškasto zaštićen.
Klin-vodilica se nalazi na prstenu za izvlačenje.
Ugradbena veličina: u skladu sa DIN 4057
|
Kat.br.
|
Natpis na poklopcu |
d 1 |
d 2 |
h5 |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
1800000004
|
W | 1,73 kg | ||||||
|
1871000000
|
W | 200 mm | 150 mm | 240-420 mm | 12,40 kg | |||
|
1871000010
|
Gas | 200 mm | 150 mm | 240-420 mm | 11,00 kg | |||
|
1871000030
|
AW | 200 mm | 150 mm | 240-420 mm | 11,00 kg | |||
|
4910800272
|
0,03 kg | |||||||
|
9864001045
|
0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Ulične kape / Kanalski poklopci & Temeljne ploče |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 200-03 | Distantni prsten za cestovne kape, art.br. 187-01 i 207-01 |
| 204-00 | Univerzalna podložna ploča za cestovne kape za zasune i ventile |
| 204-03 | Umetak za betonsku podložnu ploču |
| 597-00 | Alat za podizanje cestovnih kapa podesivih po visini |
