- 1)
- prikladna za Tele-Hydrant® br. 492-00
- 2)
- prikladna za Tele-Hydrant® set "Berlin" artikl broj 492-01, verzija Tele-Hydrant® cestovna kapa sa zaključavanjem može se otvoriti samo s posebnim operativnim ključem artikl broj 206-06.
- 3)
- Cestovna kapa za zračni ventil za pitku vodu mora se koristiti u kombinaciji sa zaštitom od poplave artikl broj 993-01.
206-02

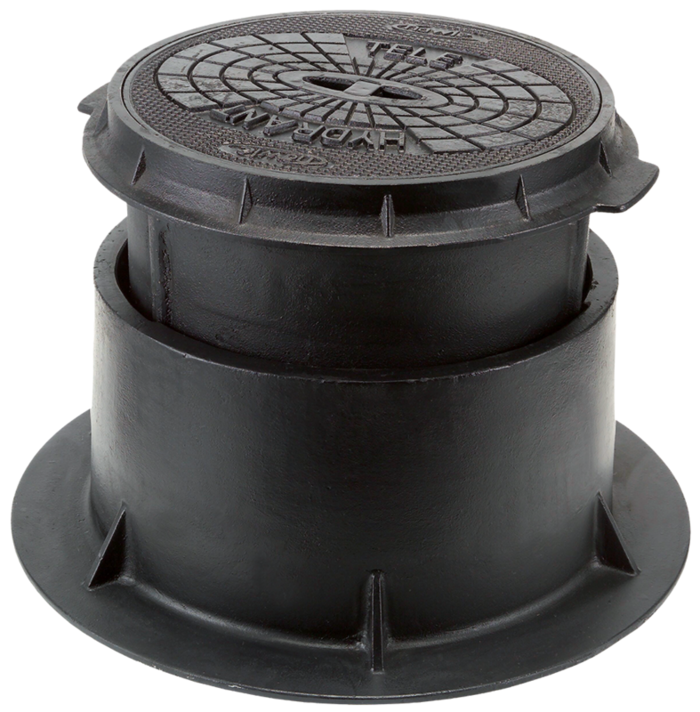

Cestovna kapa za Tele-Hydrant® i zračni ventil za pitku vodu "993-00" sa sigurnosnim vijkom
| Materijal: |
Kapa, prsten, poklopac: GJL-250, grundiran i crno lakiran Klin: nehrđajući čelik Prigušni prsten: NBR |
|---|---|
| Medij | Pitka Voda |
Cestovna kapa za Tele-Hydrant® i zračni ventil za pitku vodu "993-00" je namijenjena za ugradnju u asfaltne površine.
Prsten za izvlačenje omogućuje veliko područje podešavanja visine ugradnje.
Ovom vezom ostaje nivo kape i prometne površine isti.
Da bi se s jedne strane izbjegla kontaktna korozija između kape i poklopca, a s druge strane da bi se osiguralo lagano podizanje poklopca i da bi se smanjilo lupanje poklopca, ugrađen je prigušni prsten.
Poklopac cestovne kape je spojen s kućištem pomoću sigurnosnog vijka, rascjepke i podložne pločice.
Cestovna kapa za Tele-Hydrant®, izvedba sa zaključavanjem: neovlašteno rukovanje je nemoguće zahvaljujući integriranoj jedinici za zaključavanje.
|
Kat.br.
|
*) |
d 1 |
d 2 |
d 3 |
h1 |
h2 |
Natpis na poklopcu |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2060810000
|
1) | 650 mm | 423 mm | 540 mm | 260 mm | 50 mm | Telehydrant | 97,39 kg | |||
|
2060810100
|
3) | 650 mm | 423 mm | 540 mm | 260 mm | 50 mm | Be- und Entlüftung | 97,39 kg | |||
|
2060812000
|
2) | 650 mm | 423 mm | 540 mm | 260 mm | 50 mm | Telehydrant | 102,50 kg |
|
