404-00

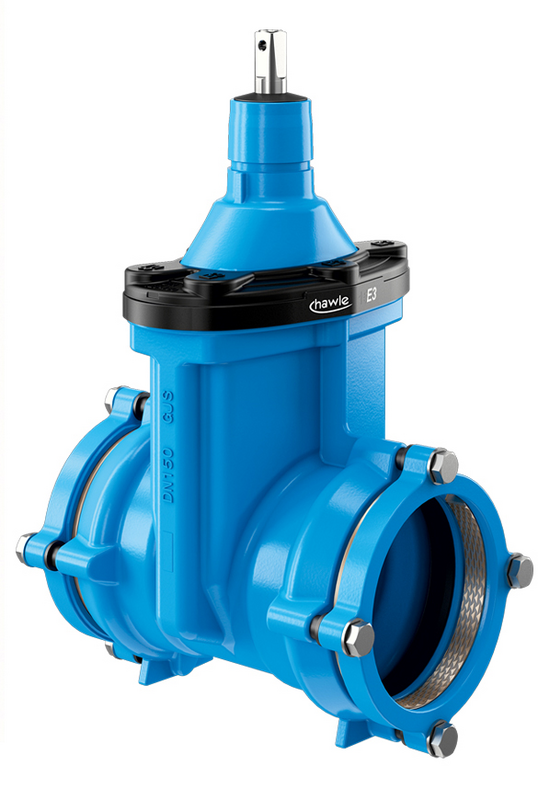

E2 i E3 zasun sa naglavcima - sistem 2000

Zasun s obostranim naglavcima za spoj s PE cijevima PE 80 i PE 100 prema DIN 8074 und PVC cijevi prema DIN 8062. Idealan za upotrebu kao sekcijski zasun.

Cijev se brtvi pomoću usne brtve. Oblik usne brtve omogućuje lagano guranje cijevi u brtvenu komoru. Potezno osiguranje postiže se zatezanjem steznog prstena i djeluje odvojeno od brtvljenja cijevi.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidni praškasti premaz
Vreteno: nehrđajući čelik
Zavojna matica: mesing
Klin: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu
Brtve: EPDM prema KTW-BWGL za vodu
Stezni prsten: DN 50 - DN 250 mesing, od DN 300 metala
E3 zaštita rubova: PE
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Zasun s obostranim naglavcima za spoj s PE cijevima PE 80 i PE 100 prema DIN 8074 und PVC cijevi prema DIN 8062. Idealan za upotrebu kao sekcijski zasun.

Cijev se brtvi pomoću usne brtve. Oblik usne brtve omogućuje lagano guranje cijevi u brtvenu komoru. Potezno osiguranje postiže se zatezanjem steznog prstena i djeluje odvojeno od brtvljenja cijevi.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).

Kontakt osoba
Moj izbor
Kat.br.

DN
Max. radni tlak
L
d
L1
H
etverokut vretena
Vrsta cijevi
 Medij Težina A-Text Košarica
4040500633
 50 16 bar 225 mm   85 mm 235 mm 14,3 mm PVC|PE 80|PE 100 8,80 kg
4040650753
 65 16 bar 240 mm   85 mm 305 mm 17,3 mm PVC|PE 80|PE 100 13,70 kg
4040800900
 80 16 bar 240 mm 90 mm 90 mm 335 mm 17,3 mm PVC|PE 80|PE 100 16,40 kg
4041001103
 100 16 bar 250 mm   90 mm 345 mm 19,3 mm PVC|PE 80|PE 100 20,00 kg
4041001253
 100 16 bar 260 mm   90 mm 345 mm 19,3 mm PVC|PE 80|PE 100 24,40 kg
4041251253
 125 16 bar 280 mm   90 mm 420 mm 19,3 mm PVC|PE 80|PE 100 30,08 kg
4041251400
 125 16 bar 280 mm 140 mm 95 mm 475 mm 19,3 mm PVC|PE 80|PE 100 34,30 kg
4041501603
 150 16 bar 315 mm   110 mm 435 mm 19,3 mm PVC|PE 80|PE 100 36,50 kg
4041501803
 150 16 bar 340 mm   120 mm 435 mm 19,3 mm PVC|PE 80|PE 100 43,60 kg
4042002003
 200 16 bar 365 mm   130 mm 540 mm 24,3 mm PVC|PE 80|PE 100 65,40 kg
4042002253
 200 16 bar 365 mm   130 mm 540 mm 24,3 mm PVC|PE 80|PE 100 69,50 kg
4042502503
 250 16 bar 400 mm   145 mm 650 mm 27,3 mm PVC|PE 80|PE 100 104,50 kg
4042502803
 250 16 bar 420 mm   150 mm 650 mm 27,3 mm PVC|PE 80|PE 100 112,60 kg
4043003153
 300 16 bar 470 mm   175 mm 735 mm 27,3 mm PVC|PE 80|PE 100 171,00 kg
Moj izbor

Za tankozidne PE cijevi (debljine stijenke do 3 mm) i za vakuumske cijevi propisana je uporaba potporne čahure
