435-00

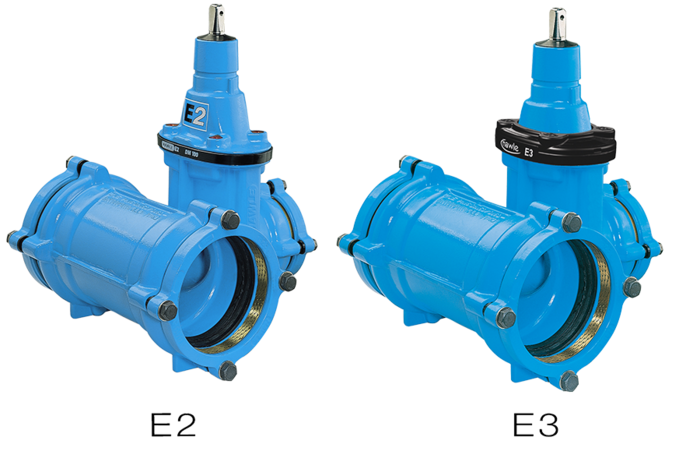

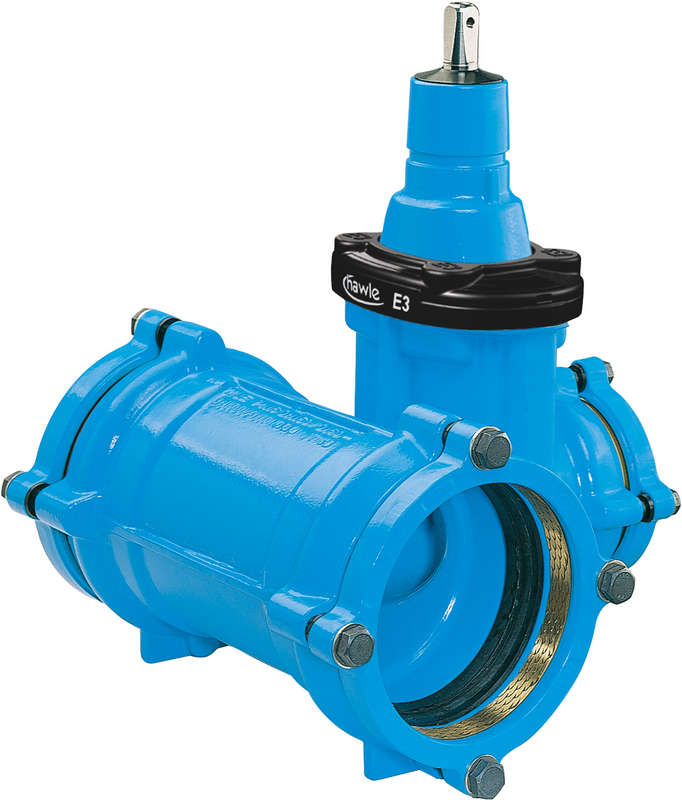

E3 kombi T-zasun - sistem 2000

E2 kombi T-zasun sa svih strana utični naglavak za spoj s PE cijevima PE 80 i PE 100 prema DIN 8074 i PVC cijevima prema DIN 8062. Ušteda prostora kroz kompaktnu izvedbu kao i ušteda u troškovima materijala, rada, transporta i skladištenja.

Cijev se brtvi pomoću usne brtve. Oblik usne brtve omogućuje lagano guranje cijevi u brtvenu komoru. Potezno osiguranje postiže se zatezanjem steznog prstena i djeluje odvojeno od brtvljenja cijevi.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidni praškasti premaz
Vreteno: nehrđajući čelik
Zavojna matica: mesing
Klin: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu
Brtve: EPDM prema KTW-BWGL za vodu
Stezni prsten: DN 50 - DN 250 mesing, od DN 300 metala
E3 zaštita rubova: PE
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

E2 kombi T-zasun sa svih strana utični naglavak za spoj s PE cijevima PE 80 i PE 100 prema DIN 8074 i PVC cijevima prema DIN 8062. Ušteda prostora kroz kompaktnu izvedbu kao i ušteda u troškovima materijala, rada, transporta i skladištenja.

Cijev se brtvi pomoću usne brtve. Oblik usne brtve omogućuje lagano guranje cijevi u brtvenu komoru. Potezno osiguranje postiže se zatezanjem steznog prstena i djeluje odvojeno od brtvljenja cijevi.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).

Kontakt osoba
Moj izbor
Kat.br.

DN
DN1
Max. radni tlak
d 1
d 2
L
L1
L2
H
H1
etverokut vretena
Za vrstu cijevi
Vrsta cijevi
 Medij Težina A-Text Košarica
4350900903
 80 80 16 bar 90 mm 90 mm 310 mm 88 mm 88 mm 315 mm 201 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 21,00 kg
4351100633
 100 50 16 bar 110 mm 63 mm 290 mm 88 mm 83 mm 235 mm 218 mm 14,3 mm PE 80|PE 100|PVC PE 80|PE 100|PVC 17,00 kg
4351100903
 100 80 16 bar 110 mm 90 mm 320 mm 88 mm 88 mm 315 mm 231 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 23,50 kg
4351101103
 100 100 16 bar 110 mm 110 mm 340 mm 88 mm 88 mm 345 mm 231 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 28,00 kg
4351600903
 150 80 16 bar 160 mm 90 mm 350 mm 108 mm 88 mm 315 mm 251 mm 17,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 31,00 kg
4351601103
 150 100 16 bar 160 mm 110 mm 370 mm 108 mm 88 mm 345 mm 251 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 35,00 kg
4351601603
 150 150 16 bar 160 mm 160 mm 420 mm 108 mm 108 mm 435 mm 303 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 51,00 kg
4352251103
 200 100 16 bar 225 mm 110 mm 430 mm 130 mm 88 mm 345 mm 291 mm 19,3 mm PVC|PE 80|PE 100 PVC|PE 80|PE 100 52,00 kg
Moj izbor

Za tankozidne PE cijevi (debljine stijenke do 3 mm) i za vakuumske cijevi propisana je uporaba potporne čahure.
