- 1)
- Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)
447-00

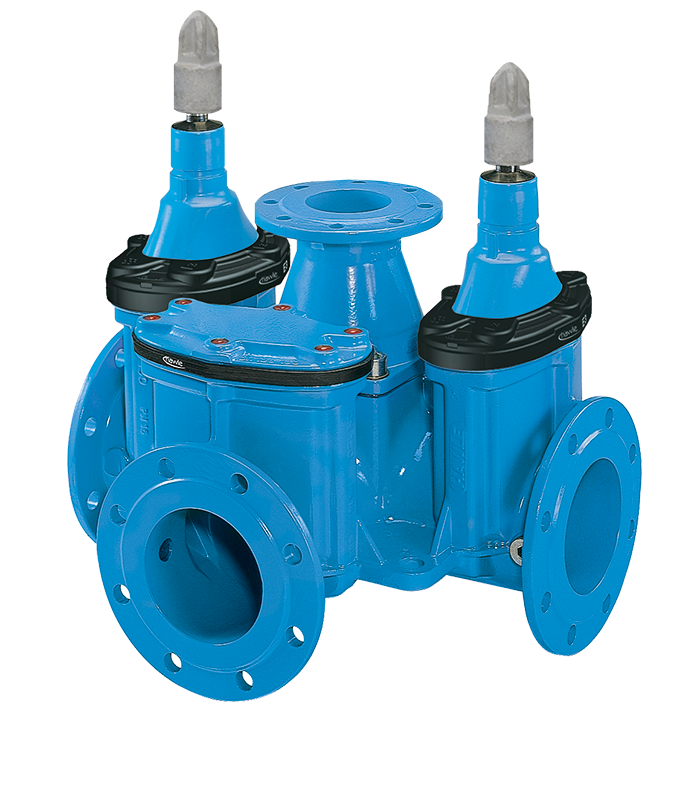

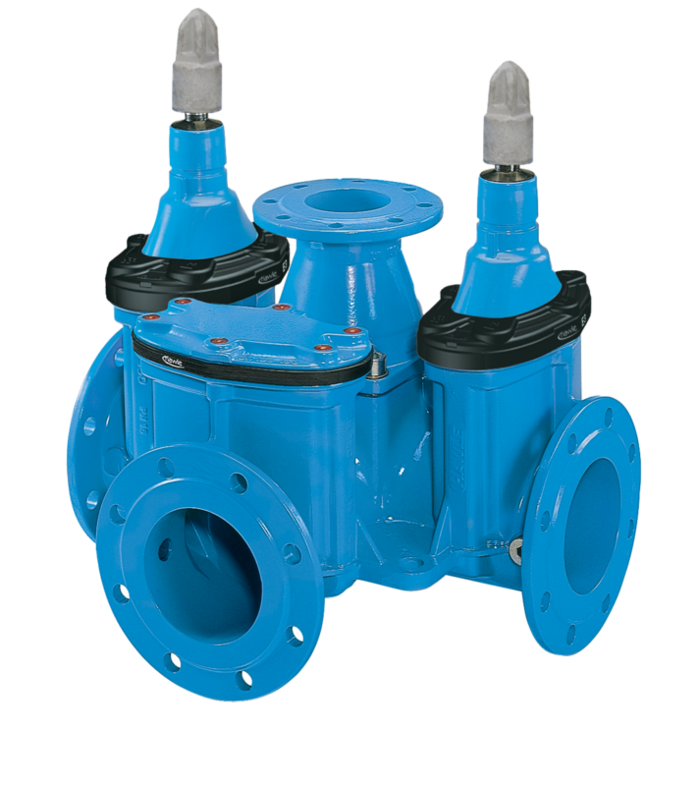

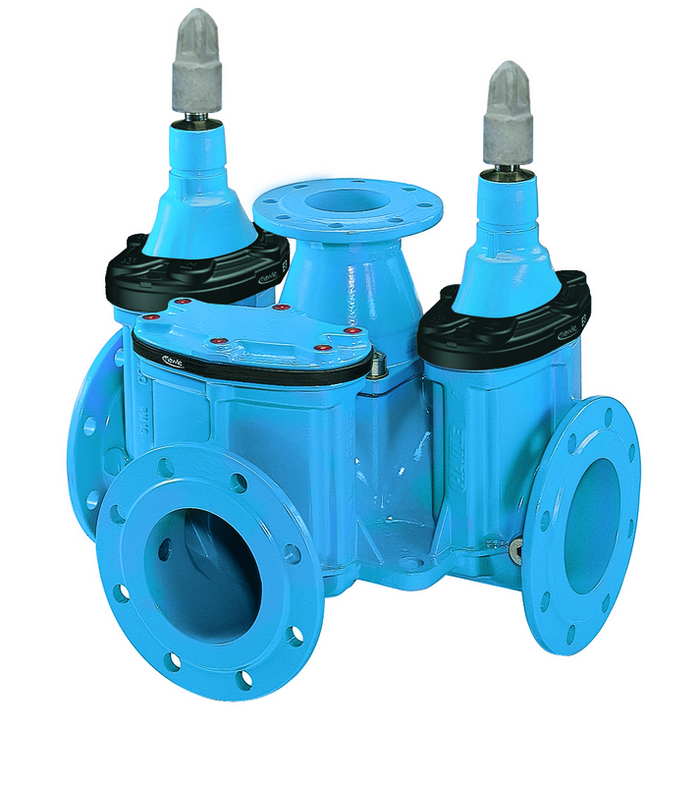

                        Kombi III zasun "WS" s vertikalnom redukcijskom prirubnicom



                                            | Materijal: | Kućište: GJS-400, Hawle epoksidni praškasti premaz Vreteno: nehrđajući čelik Zavojna matica: mesing Klin: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu Brtve: EPDM prema KTW-BWGL za vodu E3 zaštita rubova: PE |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Kombi-III-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s vertikalnom redukcijskom prirubnicom, za izradu zasunskih čvorišta s maksimalno 3 zasuna u uskom prostoru. Vertikalni prirubnički priključak služi za spoj hidranta ili odzračno-dozračne garniture.
Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.
Isporuka sa četverokutnim vretenskim nastavkom za ugradnju u okna. Izvedba sa okruglim navojnim adapterom za spoj Hawle ugradbenih garnitura bez štifa na upit.
Priključne mjere prirubnice: prema EN 1092-2
|
                                                                    Kat.br.
                                                                 | *) | DN | DN1 | Max. radni tlak | PN | Izvedba priklju | L | L1 | B | H1 | etverokut vretena | Broj zasuna | Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4471000000 | 1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | - | 70,00 kg | |||
| 4471000008 | 100 | 80 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | - | 70,00 kg | ||||
| 4471001000 | 1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 1 | 76,50 kg | |||
| 4471001008 | 100 | 80 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 1 | 76,50 kg | ||||
| 4471002000 | 1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 2 | 78,20 kg | |||
| 4471002008 | 100 | 80 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 2 | 82,50 kg | ||||
| 4471003000 | 1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 3 | 84,90 kg | |||
| 4471003008 | 100 | 80 | 16 bar | 10|16 | Tip E3 | 555 mm | 278 mm | 365 mm | 345 mm | 19,3 mm | 3 | 81,00 kg | ||||
| 4471500000 | 1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | - | 117,00 kg | |||
| 4471500008 | 150 | 80 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | - | 117,00 kg | ||||
| 4471501000 | 1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 1 | 128,50 kg | |||
| 4471501008 | 150 | 80 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 1 | 129,00 kg | ||||
| 4471502000 | 1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 2 | 131,20 kg | |||
| 4471502008 | 150 | 80 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 2 | 132,00 kg | ||||
| 4471503000 | 1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 3 | 141,00 kg | |||
| 4471503008 | 150 | 80 | 16 bar | 10|16 | Tip E3 | 625 mm | 313 mm | 415 mm | 435 mm | 19,3 mm | 3 | 121,00 kg | ||||
| 4472000000 | 1) | 200 | 65 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | - | 189,00 kg | |||
| 4472000008 | 200 | 80 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | - | 189,00 kg | ||||
| 4472001000 | 1) | 200 | 65 | 10 bar | 10 | Tip E3 | 695 mm | 349 mm | 465 mm | 540 mm | 24,3 mm | 1 | 210,00 kg | |||
| 4472001008 | 200 | 80 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 1 | 210,00 kg | ||||
| 4472002000 | 1) | 200 | 65 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 2 | 222,00 kg | |||
| 4472002008 | 200 | 80 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 2 | 222,00 kg | ||||
| 4472003000 | 1) | 200 | 65 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 3 | 238,00 kg | |||
| 4472003008 | 200 | 80 | 10 bar | 10 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 3 | 225,00 kg | ||||
| 4472010000 | 1) | 200 | 65 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | - | 189,00 kg | |||
| 4472010008 | 200 | 80 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | - | 189,00 kg | ||||
| 4472011000 | 1) | 200 | 65 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 1 | 210,00 kg | |||
| 4472011008 | 200 | 80 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 1 | 210,00 kg | ||||
| 4472012000 | 1) | 200 | 65 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 2 | 222,00 kg | |||
| 4472012008 | 200 | 80 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 2 | 222,00 kg | ||||
| 4472013000 | 1) | 200 | 65 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 3 | 238,00 kg | |||
| 4472013008 | 200 | 80 | 16 bar | 16 | Tip E3 | 695 mm | 348 mm | 465 mm | 540 mm | 24,3 mm | 3 | 230,00 kg |
-
                                                                        Unutarnji navoj 3/4" na kućištu, za manometar, kuglastu slavinu itd.- uz nadoplatu
-
                                                                        Isporučuje se s četvrtastim zaštitnikom za ugradnju osovine. Isporučuje se s adapterom s okruglim navojem za pričvršćivanje Hawle instalacijskog seta bez igle.
-
                                                                        Verzija za podzemnu ugradnju na upit. Prikladna oplatna cijev za armature Combi-III (br. 440 000 1500).
|
