452-00

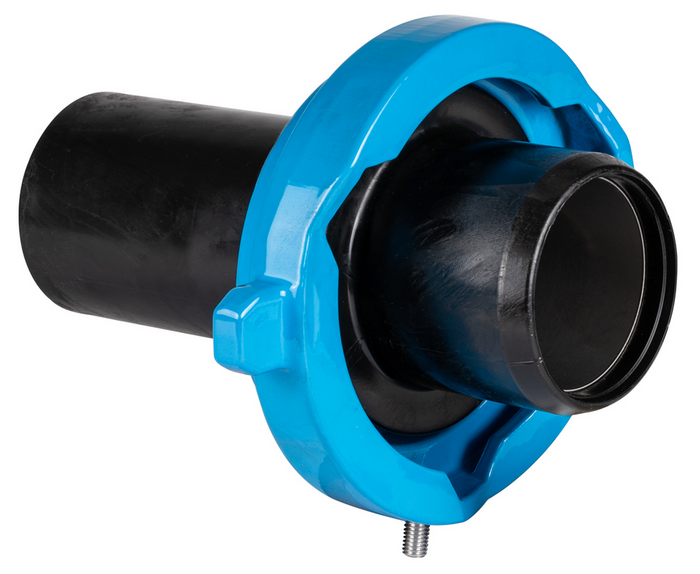

PE-nastavak za zavarivanje sa steznim prstenom - BAIO® sistem

PE-Nastavak za zavarivanje s integriranim potpornim i steznim prstenom služi kao prijelaz s BAIO®-naglavka zavarivanjem na PE cijevi prema DIN 8074 za debljine stijenki cijevi SDR 11 ili SDR 17 (vidi tablicu).
Pozor: PE-utični kraj ima vanjski promjer kao LŽ cijevi te se u BAIO® - naglavaku koristi brtva za LŽ cijevi.

Čitaj dalje reduce

Materijal:	Stezni prsten: GJS-400 Hawle epoksidna praškasta zaštita Cijev: PE-cijev PE 100 i potporni prsten od nehrđajućeg čelika
Max. radni tlak:	Otpadna voda SDR 11: 16 bar Otpadna voda SDR 17: 10 bar Plin SDR 11: 10 bar Plin SDR 17: 5 bar Pitka voda SDR 11: 16 bar Pitka voda SDR 17: 10 bar
Medij	Pitka Voda / Plin / Otpadne Vode

Kontakt osoba

Moj izbor

• Izvedbe
• Tehnička dokumentacija
• Dodaci proizvodu
• BIM-Files

Kat.br.	DN	L	B	D	H	SDR	Medij	Težina	A-Text	Košarica
4520900000	80	260 mm	236 mm	90 mm	187 mm	11		3,80 kg
4520900001	80	260 mm	236 mm	90 mm	187 mm	17		3,80 kg
4521100000	100	290 mm	265 mm	110 mm	208 mm	11		4,70 kg
4521100001	100	287 mm	265 mm	110 mm	208 mm	17		4,70 kg
4521250000	100	301 mm	265 mm	125 mm	208 mm	11		4,90 kg
4521250001	100	301 mm	265 mm	125 mm	208 mm	17		4,90 kg
4521400000	125	335 mm	292 mm	140 mm	238 mm	11		7,20 kg
4521400001	125	335 mm	292 mm	140 mm	238 mm	17		6,70 kg
4521600000	150	345 mm	323 mm	160 mm	260 mm	11		7,90 kg
4521600001	150	345 mm	323 mm	160 mm	260 mm	17		7,90 kg
4521800000	150	355 mm	323 mm	180 mm	260 mm	11		8,40 kg
4521800001	150	360 mm	323 mm	180 mm	260 mm	17		8,40 kg
4522000000	200	390 mm	388 mm	200 mm	326 mm	11		13,05 kg
4522000001	200	390 mm	388 mm	200 mm	326 mm	17		12,60 kg
4522250000	200	405 mm	388 mm	225 mm	326 mm	11		15,20 kg
4522250001	200	405 mm	388 mm	225 mm	326 mm	17		15,20 kg
4522500000	250	433 mm	388 mm	250 mm	388 mm	11		21,50 kg
4522800000	250	433 mm	388 mm	280 mm	388 mm	11		21,60 kg
4523150000	300	469 mm	451 mm	315 mm	451 mm	11		31,00 kg
4523550000	300	469 mm	451 mm	355 mm	451 mm	11		33,00 kg

Proizvod
uspješno dodan na listu Dodaj na listu Moj izbor

Daljnje informacije
Opće upute za BAIO i ZAK® sistem - spoj bez navoja

Upute za upotrebu
Operating and maintenance instructions - BAIO® - System

Prospekti
Katalog proizvoda - Pregled asortimana

Kat.br.	Opis proizvoda
529-03	Brtva za LŽ cijevi u području plinoopskrbe
