- 1)
- Potporni prsten iza brtve
- 2)
- Potporni prsten prije i poslije brtve
- 3)
- samo u kombinaciji sa specijalnim BAIO® spojevima DN 150/d180
- 4)
- samo u kombinaciji sa specijalnim BAIO® zglobovima DN 100/d125
- 5)
- uključuje potporni prsten
529-01G

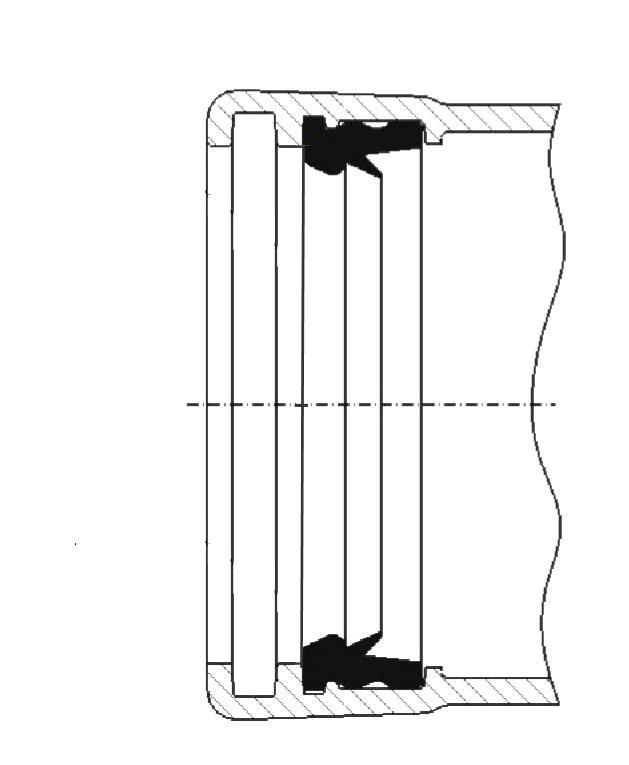

Gipsana brtva (lijevana plastika) za plin - BAIO® sustav
| Materijal: | NBR za plin |
|---|---|
| Max. radni tlak: | Plin: 1 bar (samo PVC) |
| Medij | Plin |
Primjena u području plinoopskrbe kod spajanja PVC cijevi u BAIO® naglavke

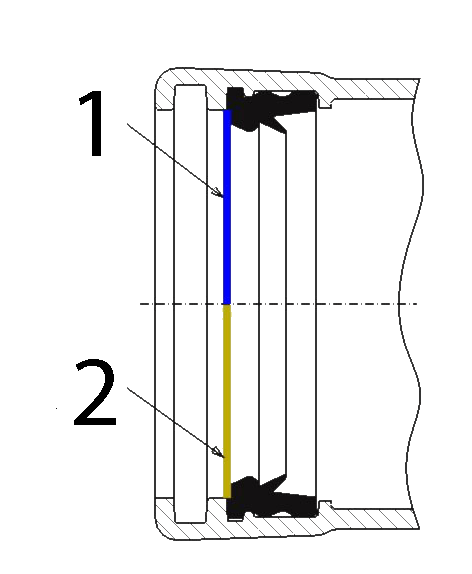

Pojašnjenje slike:
1: Žuta oznaka - za plin
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
B |
D |
Opis |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
5290000901
|
80 | Plin 1 bar (samo PVC) | 127 mm | 90 mm | GKS brtva za plin | 34,5 mm | 0,19 kg | ||||
|
5290001101
|
100 | Plin 1 bar (samo PVC) | 147 mm | 110 mm | GKS brtva za plin | 34,5 mm | 0,19 kg | ||||
|
5290001126
|
4) | 100 | Plin 1 bar (samo PVC) | 150 mm | 125 mm | GKS brtva za plin | 38 mm | 0,15 kg | |||
|
5290001252
|
1) | 125 | Plin 1 bar (samo PVC) | 169 mm | 125 mm | GKS brtva za plin | 38 mm | 0,31 kg | |||
|
5290001401
|
125 | Plin 1 bar (samo PVC) | 169 mm | 140 mm | GKS brtva za plin | 38 mm | 0,24 kg | ||||
|
5290001601
|
150 | Plin 1 bar (samo PVC) | 198 mm | 160 mm | GKS brtva za plin | 34,5 mm | 0,30 kg | ||||
|
5290001801
|
3) | 150 | Plin 1 bar (samo PVC) | 205 mm | 180 mm | GKS brtva za plin | 39,5 mm | 0,64 kg | |||
|
5290002002
|
1) | 200 | Plin 1 bar (samo PVC) | 254 mm | 200 mm | GKS brtva za plin | 43 mm | 0,64 kg | |||
|
5290002251
|
200 | Plin 1 bar (samo PVC) | 254 mm | 225 mm | GKS brtva za plin | 43 mm | 0,28 kg | ||||
|
5290002502
|
2) | 250 | Plin 1 bar (samo PVC) | 301 mm | 250 mm | GKS brtva za plin | 40,5 mm | 0,96 kg | |||
|
5290002801
|
250 | Plin 1 bar (samo PVC) | 301 mm | 280 mm | GKS brtva za plin | 40 mm | 0,30 kg | ||||
|
5290003151
|
300 | Plin 1 bar (samo PVC) | 357 mm | 315 mm | GKS brtva za plin | 47 mm | 0,77 kg | ||||
|
5296081000
|
80 | Plin 1 bar (samo PVC) | 90 mm | Nadoplata | 0,19 kg | ||||||
|
5296101000
|
100 | Plin 1 bar (samo PVC) | 110 mm | Nadoplata | 0,19 kg | ||||||
|
5296126000
|
125 | Plin 1 bar (samo PVC) | 140 mm | Nadoplata | 0,24 kg | ||||||
|
5296126100
|
5) | 125 | Plin 1 bar (samo PVC) | 125 mm | Nadoplata | 0,31 kg | |||||
|
5296151000
|
150 | Plin 1 bar (samo PVC) | 160 mm | Nadoplata | 0,30 kg | ||||||
|
5296201000
|
200 | Plin 1 bar (samo PVC) | 225 mm | Nadoplata | 0,30 kg | ||||||
|
5296201100
|
5) | 200 | Plin 1 bar (samo PVC) | 200 mm | Nadoplata | 0,96 kg | |||||
|
5296251000
|
250 | Plin 1 bar (samo PVC) | 280 mm | Nadoplata | 0,30 kg | ||||||
|
5296251100
|
5) | 250 | Plin 1 bar (samo PVC) | 250 mm | Nadoplata | 0,96 kg | |||||
|
5296301000
|
300 | Plin 1 bar (samo PVC) | 315 mm | Nadoplata | 0,77 kg |
-
Dodatne cijene navedene u tablici uključuju tvorničku ugradnju GKS brtve.
|
