- 1)
- s potpornim prstenom
529-02

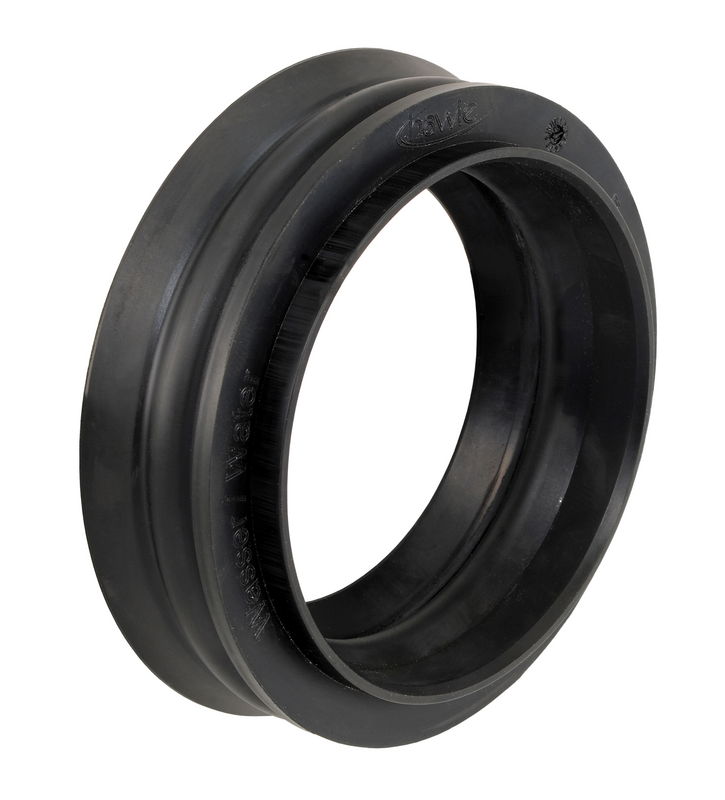

BAIO®-BLUTOP-Brtva (BBD)
| Materijal: | EPDM prema KTW-BWGL for water |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Primijeniti prilikom spajanja LŽ cijevi koje imaju vanjski promjer cijevi kao PEHD cijevi (npr. Blutop) u BAIO naglavak u području vodoopskrbe.
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
B |
D |
Vrsta cijevi |
H |
Opis |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5290805000
|
80 | 16 bar | 127 mm | 90 mm | BLUTOP | 33,5 mm | BAIO®-BLUTOP-Brtva | 0,15 kg | ||||
|
5291005000
|
100 | 16 bar | 149 mm | 110 mm | BLUTOP | 42,5 mm | BAIO®-BLUTOP-Brtva | 0,24 kg | ||||
|
5291255000
|
1) | 125 | 16 bar | 175 mm | 125 mm | BLUTOP | 44 mm | BAIO®-BLUTOP-Brtva | 0,37 kg | |||
|
5291505000
|
150 | 16 bar | 200 mm | 160 mm | BLUTOP | 44 mm | BAIO®-BLUTOP-Brtva | 0,36 kg | ||||
|
5297080000
|
80 | 16 bar | 90 mm | BLUTOP | 0,00 kg | |||||||
|
5297100000
|
100 | 16 bar | 110 mm | BLUTOP | 0,00 kg | |||||||
|
5297125000
|
1) | 125 | 16 bar | 125 mm | BLUTOP | 0,00 kg | ||||||
|
5297150000
|
150 | 16 bar | 160 mm | BLUTOP | 0,00 kg |
-
Nadoplate navedene u tablici uključuju tvornički montirane BAIO® Blutop brtve, s jedne strane, i nadoplatu za BLD®, s druge strane.
|
