531-00
S-Komad - BAIO® sistem
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Plin: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Plin / Otpadne Vode |

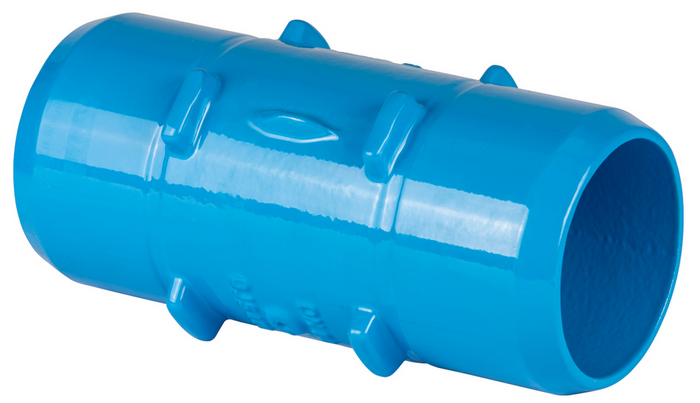

S-Komad s obostranim BAIO® utičnim krajem za sistemski spoj s BAIO® naglavcima.
Upotrebljava se kao spoj između MMB komada i EN (MMN) komada uz potezno osiguranje, zamjenjuje komad cijevi .
|
Kat.br.
|
DN |
Max. radni tlak |
L |
B |
H1 |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
5310802150
|
80 | 16 bar | 215 mm | 115 mm | 115 mm | 3,70 kg | ||||
|
5310805000
|
80 | 16 bar | 500 mm | 115 mm | 115 mm | 8,00 kg | ||||
|
5311002550
|
100 | 16 bar | 255 mm | 133 mm | 133 mm | 5,00 kg | ||||
|
5311005000
|
100 | 16 bar | 500 mm | 133 mm | 133 mm | 11,00 kg | ||||
|
5311252700
|
125 | 16 bar | 270 mm | 164 mm | 164 mm | 6,90 kg | ||||
|
5311502700
|
150 | 16 bar | 270 mm | 191 mm | 191 mm | 8,60 kg | ||||
|
5312002800
|
200 | 16 bar | 280 mm | 244 mm | 244 mm | 14,10 kg | ||||
|
5312504000
|
250 | 16 bar | 400 mm | 298 mm | 298 mm | 392 mm | 26,50 kg | |||
|
5313004250
|
300 | 16 bar | 425 mm | 351 mm | 351 mm | 433 mm | 36,00 kg |
|
