618-00G

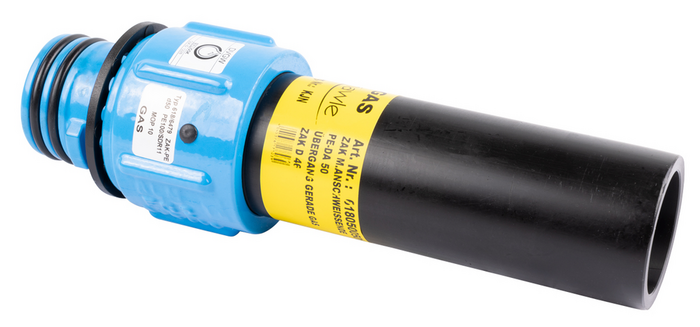

Prijelazni komad sa ZAK® priključkom i PE za plin


Materijal: |
GJS-400 Hawle epoksidna praškasta zaštita Izlaz: PE 100 Brtve: NBR za plin |
---|---|
Max. radni tlak: | Plin: 10 bar |
Medij | Plin |
ZAK-PE s ravnim krajem koristi se za prijelaz sa Hawle ZAK sustava na PE cijevi.
Koristi se za podzemnu izgradnju cjevovoda i u distribucijskim sustavima u opskrbi pitkom vodom i plinom, te odvodnji otpadnih voda.Nema primjene u instalaciji.
Može se koristiti za PE cijevi (DIN 8074 / EN 12201). S jedne strane ZAK priključak za spajanje na armaturu i fazonu sa ZAK utičnim spojem, a s druge strane s PE krajem (SDR 11) od PE 100 prema DIN 8074 / EN 12201.
Kat.br.
|
Izvedba priklju |
L |
B |
D |
H |
Outlet O |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|---|
6180320321
|
PE 100 | 212 mm | 51 mm | 32 mm | 52 mm | ZAK 34 | 0,50 kg | |||
6180320501
|
PE 100 | 200 mm | 58 mm | 32 mm | 64 mm | ZAK 46 | 0,60 kg | |||
6180400321
|
PE 100 | 212 mm | 59 mm | 40 mm | 54 mm | ZAK 34 | 0,60 kg | |||
6180400501
|
PE 100 | 202 mm | 60 mm | 40 mm | 64 mm | ZAK 46 | 0,60 kg | |||
6180500501
|
PE 100 | 224 mm | 70 mm | 50 mm | 70 mm | ZAK 46 | 0,90 kg | |||
6180630501
|
PE 100 | 232 mm | 83 mm | 63 mm | 78 mm | ZAK 46 | 1,20 kg |
