- 1)
- Za ugradnju fitinga preporučujemo upotrebu navojnog adaptera (art.br. 6189900460) i uobičajenog nasadnog ključa!
618-01

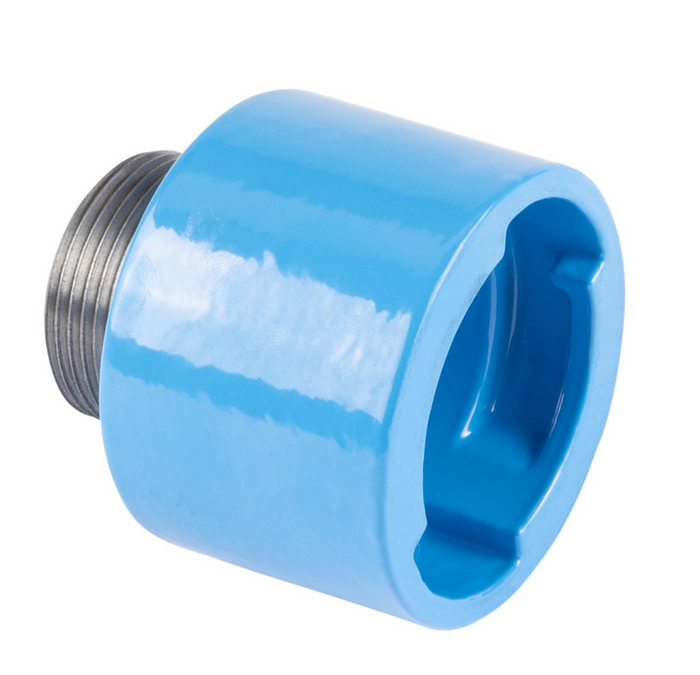

Prijelazni komad sa ZAK® naglavka na vanjski navoj
Materijal: | GJS-400, Hawle epoksidna praškasta zaštita |
---|---|
Max. radni tlak: |
Otpadna voda: 16 bar Plin: 10 bar Pitka voda: 16 bar |
Medij | Pitka Voda / Plin / Otpadne Vode |
Kontakt osoba
Kat.br.
|
*) |
Vanjski navoj |
L |
B |
H |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|
6189013432
|
1) | 1" konusni | 66 mm | 52 mm | 52 mm | 0,36 kg | |||
6189013440
|
1 1/4" konusni | 60 mm | 52 mm | 52 mm | 0,36 kg | ||||
6189013450
|
1 1/2" konusni | 55 mm | 52 mm | 52 mm | 0,35 kg | ||||
6189014632
|
1) | 1" cilindrični | 67 mm | 66 mm | 66 mm | 0,65 kg | |||
6189014633
|
1) | 1" konusni | 65 mm | 66 mm | 66 mm | 0,65 kg | |||
6189014640
|
1) | 1 1/4" cilindrični | 67 mm | 66 mm | 66 mm | 0,72 kg | |||
6189014641
|
1) | 1 1/4" konusni | 67 mm | 66 mm | 66 mm | 0,72 kg | |||
6189014650
|
1) | 1 1/2" cilindrični | 67 mm | 64 mm | 64 mm | 0,66 kg | |||
6189014651
|
1) | 1 1/2" konusni | 67 mm | 64 mm | 64 mm | 0,66 kg | |||
6189014663
|
1) | 2" cilindrični | 50 mm | 64 mm | 64 mm | 0,44 kg | |||
6189014664
|
1) | 2" konusni | 50 mm | 64 mm | 64 mm | 0,44 kg | |||
6189016990
|
3" cilindrični | 58 mm | 97 mm | 97 mm | 1,10 kg | ||||
6189016991
|
3" konusni | 58 mm | 97 mm | 97 mm | 1,10 kg | ||||
6189016992
|
3" cilindrični | 58 mm | 97 mm | 97 mm | 1,10 kg | ||||
6189016993
|
3" konusni | 58 mm | 97 mm | 97 mm | 1,10 kg |
-
Kataloški brojevi i cijene za druge prijelazne komade (npr. Sa ZAK utičnim krajem i unutarnjim navojem) na upit
