640-01

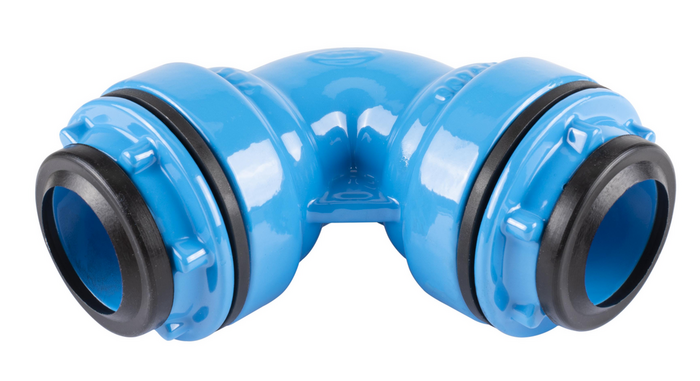

Kutna spojnica 90° sa konusnim prstenima
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Kutna spojnica 90°, obostrano utični naglavak s demontažnim konusnim prstenom za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 te PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža/ pojednostavljena demontaža-bez lopatica.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
D |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|
|
6400402000
|
1) | 40 mm | 1,40 kg | |||
|
6400502000
|
1) | 50 mm | 1,80 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
|
