646-02

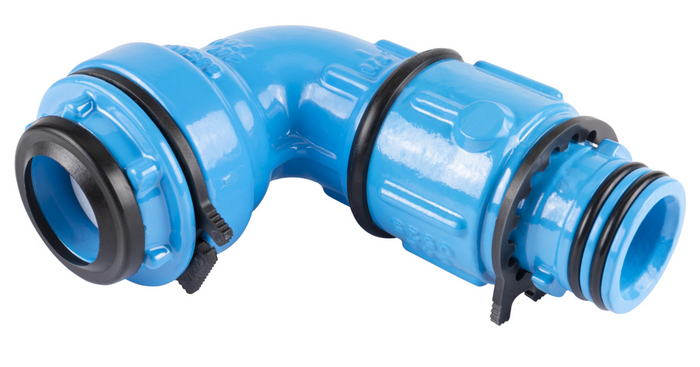

Kutni utični zakretni fiting 90° sa konusnim prstenom i ZAK® utičnim krajem
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Stezni prsten: POM O-prsteni: EPDM |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Kutni utični zakretni fiting, na jednoj strani ZAK utični kraj za sistemski spoj armatura i fazona sa ZAK naglavcima, a s druge strane utični naglavak s demontažnim konusnim prstenom za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 te PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža/ pojednostavljena demontaža-bez lopatica.
POZOR: kod ponovne upotrebe fitinga potrebno zamijeniti stezni prsten i pregledati te eventualno zamijeniti O brtvu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
|
Kat.br.
|
*) |
L |
B |
D |
H |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
6466032460
|
1) | 140 mm | 68 mm | 32 mm | 170 mm | ZAK 46 | 2,10 kg | |||
|
6466040340
|
1) | 143 mm | 79 mm | 40 mm | 184 mm | ZAK 34 | 2,35 kg | |||
|
6466040460
|
1) 2) | 144,5 mm | 79 mm | 40 mm | 193 mm | ZAK 46 | 2,35 kg | |||
|
6466050340
|
1) | 160 mm | 88 mm | 50 mm | 191 mm | ZAK 34 | 2,60 kg | |||
|
6466050460
|
1) | 160 mm | 88 mm | 50 mm | 200 mm | ZAK 46 | 2,70 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 609-00 | Ključ za montažu konusnog prstena |
