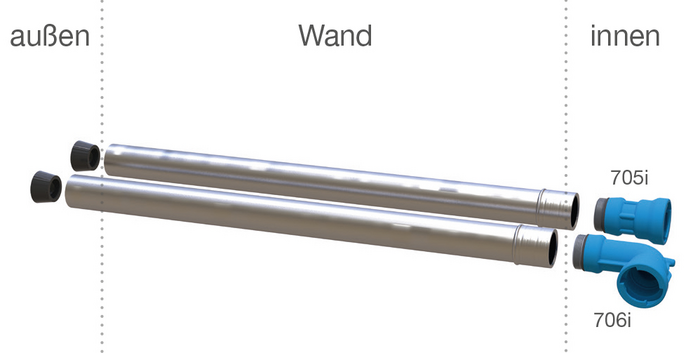

705-00 / 706-00
Zaštitni prolaz kroz zid cijevi, nehrđajući čelik

U slučaju prodora zaštitnog zida cijevi, PE cijevi srednjeg prijenosa su zatezno povezane s integriranim utiskom spojem pomoću zaštitne cijevi od nehrđajućeg čelika.

Ugradnja proboja kroz zid izvodi se uz pomoć dviju prstenastih brtvi. Prije postavljanja, potrebno je izvesti odgovarajuće bušenje jezgre na betonskom zidu. (Prstenasti pečati komora moraju biti osigurani na licu mjesta i nisu uključeni u opseg isporuke.)

Prednosti:
- S integriranim ZAK priključkom na
Unutar zgrade
- 2 varijante dizajna: ravne ili
Kut 90°

Čitaj dalje reduce
Materijal: Zaštitna cijev: nehrđajući čelik
Prilagodba: GJS-400, Hawle epoksidni praškasti premaz
Brtve: EPDM/NBR
Okretna stezaljka: POM
Manžeta: NBR
Max. radni tlak: 16 bar
Medij Pitka Voda

U slučaju prodora zaštitnog zida cijevi, PE cijevi srednjeg prijenosa su zatezno povezane s integriranim utiskom spojem pomoću zaštitne cijevi od nehrđajućeg čelika.

Ugradnja proboja kroz zid izvodi se uz pomoć dviju prstenastih brtvi. Prije postavljanja, potrebno je izvesti odgovarajuće bušenje jezgre na betonskom zidu. (Prstenasti pečati komora moraju biti osigurani na licu mjesta i nisu uključeni u opseg isporuke.)

Prednosti:
- S integriranim ZAK priključkom na
Unutar zgrade
- 2 varijante dizajna: ravne ili
Kut 90°

Kontakt osoba
Moj izbor

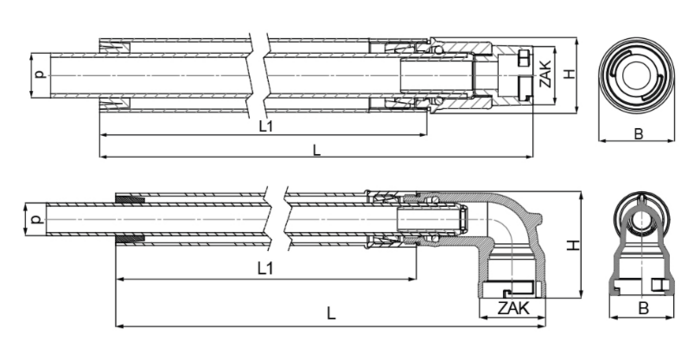

Kat.br.

Max. radni tlak
d
Izvedba priklju
L
L1
B
H
Slika br.
 Medij Težina A-Text Košarica
7051320750
 Pitka voda: 16 bar 32 mm ZAK 46 838 mm 750 mm 66 mm 66 mm 705i 3,26 kg
7051400750
 Pitka voda: 16 bar 40 mm ZAK 46 843 mm 750 mm 70 mm 70 mm 705i 3,82 kg
7051500750
 Pitka voda: 16 bar 50 mm ZAK 46 869 mm 750 mm 85 mm 85 mm 705i 7,59 kg
7051630750
 Pitka voda: 16 bar 63 mm ZAK 46 854 mm 750 mm 107 mm 107 mm 705i 9,30 kg
7061320750
 Pitka voda: 16 bar 32 mm ZAK 46 873 mm 750 mm 66 mm 106 mm 706i 3,52 kg
7061400750
 Pitka voda: 16 bar 40 mm ZAK 46 878 mm 750 mm 70 mm 113 mm 706i 4,08 kg
7061500750
 Pitka voda: 16 bar 50 mm ZAK 46 889 mm 750 mm 85 mm 133 mm 706i 5,98 kg
7061630750
 Pitka voda: 16 bar 63 mm ZAK 46 899 mm 750 mm 107 mm 159 mm 706i 10,03 kg
Moj izbor

Usklađivanje prijelaznog priključka br.: 618-04 u kombinaciji s vodomjerima.

Prilikom povezivanja PE cijevi moraju se koristiti potporne omotače.

Ostale duljine na zahtjev.

Referentni brojevi i cijene za korištenje PVC cijevi na zahtjev.

S integriranim ZAK priključkom unutar zgrade. 2 varijante dizajna: ravno ili pod kutom od 90°

Daljnje informacije
Opće upute za Zidni prodori
