849-00

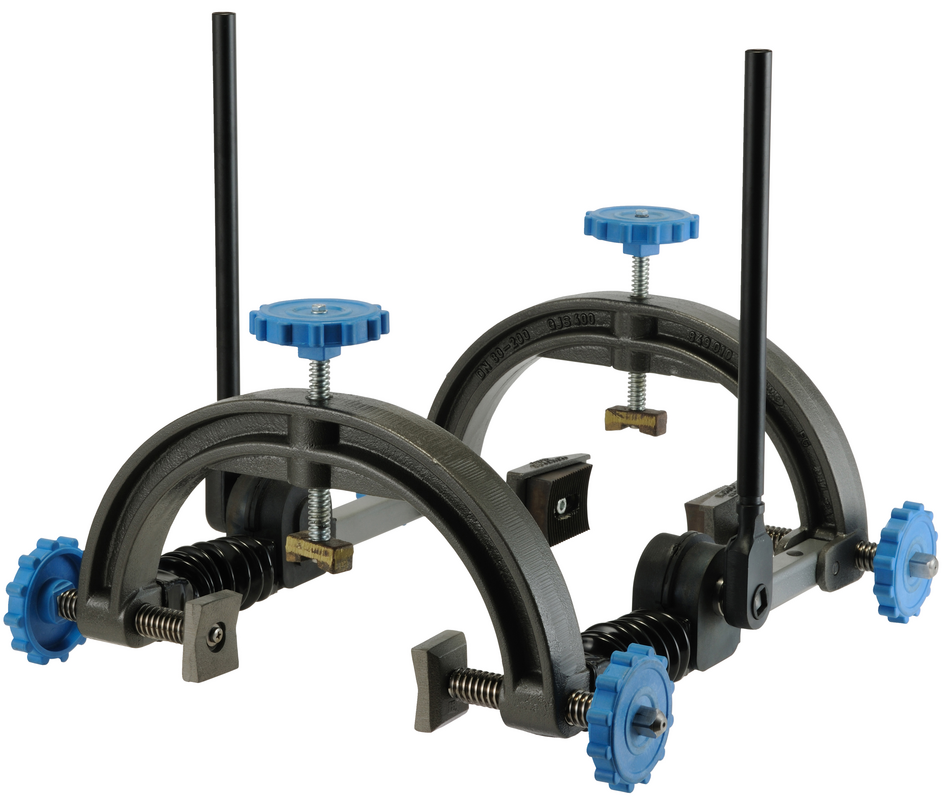

Alat za montažu i demontažu cijevi u BAIO® naglavak DN 80-200

Alat za montažu i demontažu cijevi se upotrebljava kod montaže odnosno demontaže cijevi, zasuna ili fazona u dimenzijama od DN80 do DN200 u BAIO naglavke.
Dvije stezaljke su povezane s polugom i mogu biti pomicane pomoću prijenosa snage preko zupčanika i čegrtaljke zajedno odnosno odvojeno.
Lagano rukovanje zbog male težine alata.

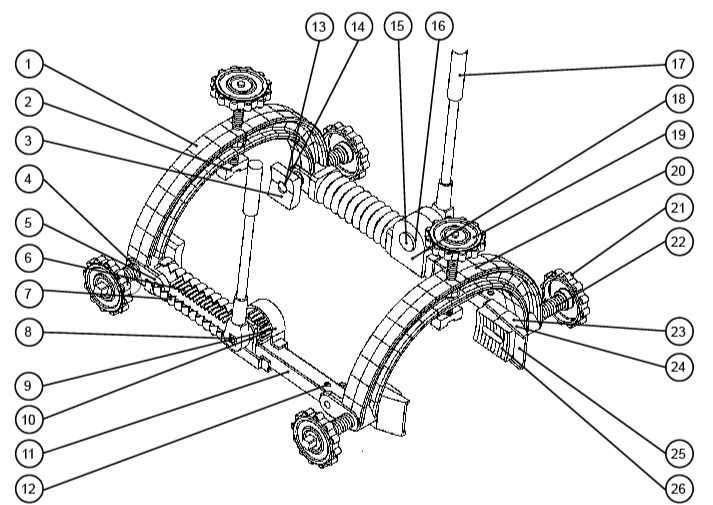

Legenda:

1) Poluprsten - naglavak
2) Dosjedna prizma
3) Stezaljke - naglavak
4) Vreteno stezaljke - naglavak
5) Cilindrični klin
6) Pogonska šipka
7) Naborani mjeh
8) Pogonsko vreteno
9) Pogonski zupčanik
10) Profil/ ležište vretena
11) Navojni klin
12) Vijak
13) Podloška
14) Opruga
15) Sigurnosni prsten
16) Pogonske čegrtaljke
17) Vreteno za podešavanje
18) Poluprsten - cijev
19) Ručno kolo
20) Vreteno stezaljke - cijev
21) Vijak za podešavanje
22) O-brtva
23) Nosač klizne stezaljke
24) Klizna stezaljka cijevi
25) Aluminijski adapter

Materijal: Poluprsten: GJS-400
Vreteno: nehrđajući čelik
Nosač stezaljke: otvrdnuti čelik
Zaštitne navlake: elastomer
Ručna kola: poliamid ojačan vlaknima
Medij Pitka Voda / Plin / Otpadne Vode
Kontakt osoba
Kat.br.
*)
Opis
Medij Težina A-Text Košarica
8490000008
1) Adapter - korundirani 0,14 kg
8490802000
  Alat za montažu cijevi u BAIO naglavak 22,00 kg
Moj izbor
1)
za primjenu sa PVC cijevima & PE cijevima, pažnja: potrebna su 2 komada
