962-00

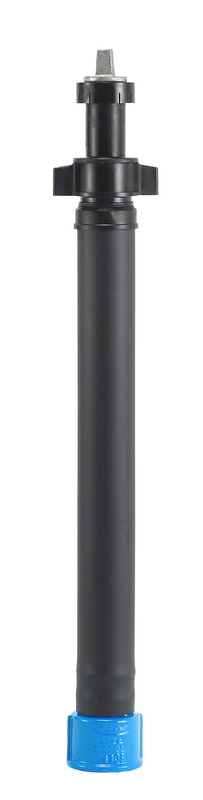

Teleskopska ugradbena garnitura za kućni priključak od nehrđajućeg čelika (Tip S)

Teleskopske ugradbene garniture (tip S) od nehrđajućeg čelika služe za manipulaciju podzemno ugrađenih zasuna za kućni priključak. Teleskopske ugradbene garniture omogućuju nestupnjevanu prilagodbu na željeni pokrov cijevi.

Ugradbena garnitura se pomoću zvona s navojem učvršćuje na poklopac zasuna okretanjem u smjeru kazaljke na satu. Prednost takvog načina spajanja garniture i armature je u prenosu momenta sile s vretenskog nastavka na vreteno. Dodatno spajanje vretena i garniture s klinom za učvršćenje nije potrebno.
Prilikom ugradnje potrebno je paziti na ispravnu drenažu zasuna i ugradbene garniture, a sve da bi se postigla zaštita od smrzavanja.
Za manipulaciju se koriste ključevi prema DIN 3223. Produžetci i slične stvari za manipulaciju garniturom nisu dozvoljene.

Čitaj dalje reduce
Materijal: Navojno zvono: GJL-250, Hawle epoksidna praškasta zaštita
Vretenska spojnica i nastavak: nehrđajući čelik
Vretenska šipka i cijev: nehrđajući čelik
Zaštitna cijev: PE-HD
Medij Pitka Voda / Plin / Otpadne Vode

Teleskopske ugradbene garniture (tip S) od nehrđajućeg čelika služe za manipulaciju podzemno ugrađenih zasuna za kućni priključak. Teleskopske ugradbene garniture omogućuju nestupnjevanu prilagodbu na željeni pokrov cijevi.

Ugradbena garnitura se pomoću zvona s navojem učvršćuje na poklopac zasuna okretanjem u smjeru kazaljke na satu. Prednost takvog načina spajanja garniture i armature je u prenosu momenta sile s vretenskog nastavka na vreteno. Dodatno spajanje vretena i garniture s klinom za učvršćenje nije potrebno.
Prilikom ugradnje potrebno je paziti na ispravnu drenažu zasuna i ugradbene garniture, a sve da bi se postigla zaštita od smrzavanja.
Za manipulaciju se koriste ključevi prema DIN 3223. Produžetci i slične stvari za manipulaciju garniturom nisu dozvoljene.

Kontakt osoba
Moj izbor
Kat.br.
*)
RD
etverokut vretena
 Medij Težina A-Text Košarica
9620711000
 1) 2) 0,70 - 1,10 12,3 mm 2,60 kg
9621015000
 1) 2) 1,00 - 1,50 12,3 mm 3,50 kg
9621117000
 1) 2) 1,10 - 1,70 12,3 mm 3,70 kg
9621318000
 1) 2) 1,30 - 2,00 12,3 mm 4,50 kg
9621525000
 1) 2) 1,50 - 2,50 12,3 mm 5,20 kg
Moj izbor
1)
RD za obujmice za kućni priključak:
9600711000 = RD 0,85 m - 1,20 m
9601015000 = RD 1,05 m - 1,60 m
9601117000 = RD 1,15 m - 1,80 m
9601318000 = RD 1,30 m - 2,00 m
9601525000 = RD 1,55 m - 2,60 m
2)
"Posebne dubine poklopca cijevi za sedla ventila:
Za cijev DN 150, dubina poklopca cijevi se smanjuje za 30 mm
Za cijev DN 200, dubina poklopca cijevi se smanjuje za 50 mm
Za cijev DN 250, dubina pokrova cijevi je smanjena za 80 mm
Za cijev DN 300, dubina pokrova cijevi se smanjuje za 100 mm
Za cijev DN 350, dubina poklopca cijevi je smanjena za 130 mm
Za cijev DN 400, dubina pokrova cijevi je smanjena za 150 mm
Za cijev DN 500, dubina poklopca cijevi je smanjena za 200 mm"

Posebne duljine za druga područja RD na upit
