987-02

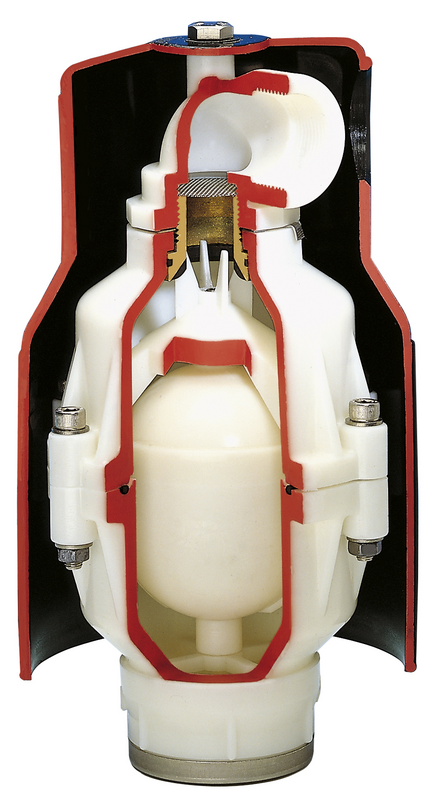

Odzračno-dozračni ventil 2" za pitku vodu
| Materijal: |
Kućište i ispusni luk: POM Brtva ventila: NBR DUO (pitka voda) EPDM UV-zaštitna kapa: PE |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Odzračno-dozračni ventil 2" (ODV) se upotrebljava i za radno odzračivanje i dozračivanje kao i za odzračivanje prilikom punjenja cjevovoda odnosno za dozračivanje prilikom pražnjenja cjevovoda.
POZOR: odzračno-dozračni ventil može sadržavati komprimirani zrak. Prije radova na održavanju ventila mora se ventil dovesti u stanje bez tlaka.
Max. odzračni učinak: 190 m³/h
Odzračni presjek:
960 mm² odnosno 2 mm²
Radno tlak:
1,0-16 bar
0,1-6 bar
Slijedeće funkcije su dostupne na upit:
samo odzračivanje / samo dozračivanje
|
Kat.br.
|
Max. radni tlak |
Radno podru |
PN |
Spoj |
H |
H1 |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
9874050000
|
16 bar | 1 - 16 | 10/16 | Prirubnica DN 50 | 357 mm | 370 mm | 5,80 kg | |||
|
9874051000
|
16 bar | 0.1 - 6 | 10/16 | Prirubnica DN 50 | 357 mm | 370 mm | 5,80 kg | |||
|
9874080000
|
16 bar | 1 - 16 | 10/16 | Prirubnica DN 80 | 343 mm | 356 mm | 6,80 kg | |||
|
9874081000
|
6 bar | 0.1 - 6 | 10/16 | Prirubnica DN 80 | 343 mm | 356 mm | 7,10 kg | |||
|
9875063000
|
16 bar | 1 - 16 | IG 2" | 307 mm | 320 mm | 2,35 kg | ||||
|
9875063100
|
6 bar | 0.1 - 6 | IG 2" | 307 mm | 320 mm | 2,35 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Odzračno - dozračni ventili i garniture |
|
Prospekti
|
|---|
| Prospekti - Zračni ventili (EN) |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 372-00 | Nastavak za ubušivanje pod tlakom |
| 373-00 | Nastavak za ubušivanje pod tlakom u međuprirubničkoj izvedbi |
