011-00

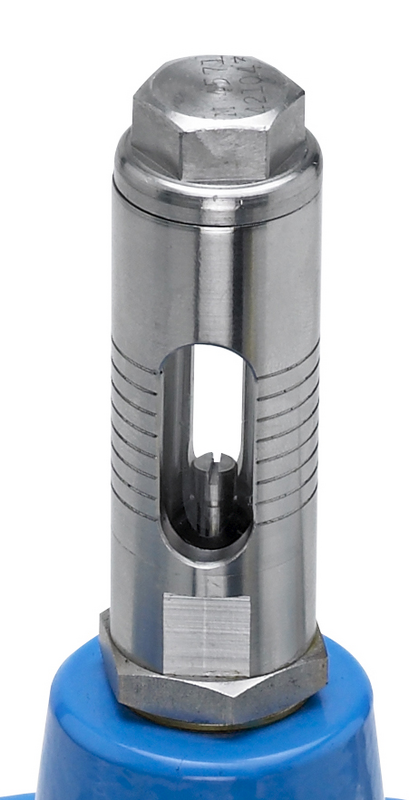

Optički pokazivač položaja
| Materijal: |
Kućište: nehrđajući čelik Staklo: sigurnosno staklo Brtve: EPDM prema KTW-BWGL |
|---|---|
| Max. radni tlak: | Pitka voda: 25 bar |
| Medij | Pitka Voda |
Optički pokazivač položaja je kod ventila tip 13xx, 14xx, 15xx, 1707, 1708 i 1709 tvornički ugrađen na centralni izlaz na poklopcu. Pokazivač je povezan s vretenom na glavnom ventilu i tako u svakom trenutku pokazuje koliko je glavni ventil otvoren.
Brtva na pokazivaču je zatvorena s vijkom i služi za jednostavno odzračivanje upravljačke komore.
Optički pokazivač položaja se može ugraditi na sve Hawle upravljačke ventile.
|
Kat.br.
|
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|
|
119950050
|
85 mm | 0,30 kg | |||
|
119950080
|
85 mm | 0,30 kg | |||
|
119950100
|
85 mm | 0,30 kg | |||
|
119950125
|
112 mm | 0,36 kg | |||
|
119950150
|
112 mm | 0,36 kg | |||
|
119950200
|
112 mm | 0,36 kg | |||
|
119950250
|
112 mm | 0,43 kg | |||
|
119950300
|
135 mm | 0,47 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Regulacijski ventili i Hvatači nečistoća |
