Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
014-00

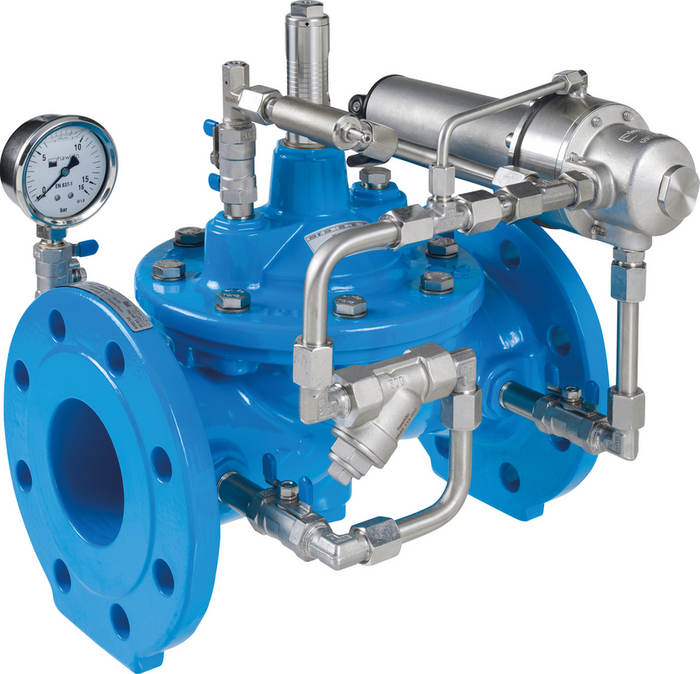

Sigurnosni ventil / ventil za održavanje tlaka
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ispust medija odnosno održavanje tlaka kod sigurnosnog ventila / ventila za održavanje tlaka je nestupnjevito podesivo između 1,5 - 12 bar pomoću upravljačkog ventila. Od prekomjernog povećanja tlaka mreža se štiti brzim otvaranjem glavnog ventila čime se mreža rasterećuje. Nakon rasterećenja mreže ventil se lagano zatvara kako bi se izbjegli tlačni udari.
Primjena:
-zaštita mreže od prekomjernog povećanja tlaka slobodnim ispuštanjem vode iz mreže (sigurnosni ventil)
-održavanje tlaka u mreži (ventil za održavanje tlaka)
Minimalni ulazni tlak: 1 bar
Najmanji diferencijalni tlak između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila molimo za sljedeće podatke:
- Protok (najviši)
- Ulazni tlak (P1)
- tlak za održavanje u mreži odnosno tlak nakon kojeg ventil otvara (P2)
- protutlak
Sastavni elementi:
1: Glavni ventil
2: Kuglasta slavina (A, B)
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Manometar s kuglastom slavinom
8: Optički pokazivač otvorenosti sa odzračnikom (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
140000400
|
IG 1 1/2" | Pitka voda: 16 bar | 10/16 | 210 mm | 12,00 kg | ||||
|
140000410
|
IG 2" | Pitka voda: 16 bar | 10/16 | 210 mm | 12,00 kg | ||||
|
140004010
|
40 | Pitka voda: 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
140005010
|
1) | 50 | Pitka voda: 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140006510
|
65 | Pitka voda: 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
140008010
|
1) | 80 | Pitka voda: 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140010010
|
1) | 100 | Pitka voda: 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140012510
|
125 | Pitka voda: 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
140015010
|
1) | 150 | Pitka voda: 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
140020010
|
200 | Pitka voda: 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
140020020
|
200 | Pitka voda: 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
140025010
|
250 | Pitka voda: 10 bar | 10 | 730 mm | 173,00 kg | ||||
|
140025020
|
250 | Pitka voda: 16 bar | 16 | 730 mm | 250,00 kg | ||||
|
140030010
|
300 | Pitka voda: 10 bar | 10 | 850 mm | 359,00 kg | ||||
|
140030020
|
300 | Pitka voda: 16 bar | 16 | 850 mm | 359,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
Daljnje informacije
|
|---|
| Opće upute za Regulacijski ventili i Hvatači nečistoća |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 013-07 | Ograničavač otvorenosti ventila |
| 013-09 | Blenda-podesiva |
| 019-00 | Hvatač nečistoća s poklopcem sa strane |
| 019-01 | Hvatač nečistoća - standardan |
| 850-00 | Demontažni komad s prirubnicama s poteznim osiguranjem |
