- 1)
- Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
014-01

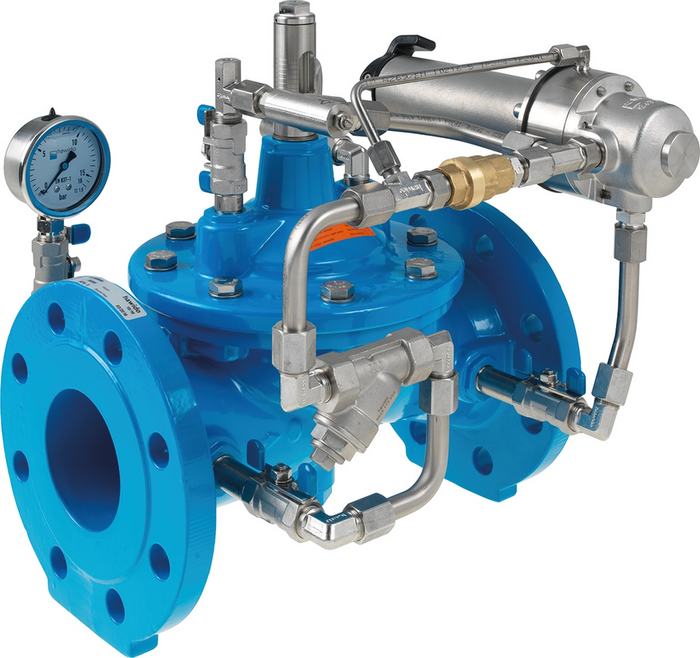

Sigurnosni ventil / ventil za održanje tlaka s nepovratnom funkcijom
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Otpuštanje odnosno održavanje tlaka kod sigurnosnog ventila / ventila za održavanje tlaka regulira se nestupnjevito preko upravljačkog ventila u području 1,5 - 12 bar. Preveliki tlak u mreži oslobađa se brzim otvaranjem glavnog ventila. Da bi se izbjegli hidraulički udari ventil se polako zatvara. Funkcija zaštite od povratnog toka ne dozvoljava povrat medija čim je ulazni tlak manji od izlaznog.
Primjena:
- Zaštita mreže od previsokog tlaka (sigurnosni ventil)
- Održavanje željenog tlaka u mreži prije ventila (ventil za održavanje tlaka)
Najniži ulazni tlak: 1 bar
Najmanji diferencijalni tlak između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila molimo za sljedeće podatke:
- Protok (najviši)
- Ulazni tlak (P1)
- Željeni tlak za održavanje odnosno tlak pri kojem ventil ispušta (P2)
- Mogući diferencijalni tlak kod povratnog toka
Sastavni elementi:
1. Glavni ventil
2. Kuglasta slavina (A, B)
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Manometar sa kuglastom slavinom
8: Optički pokazivač otvorenosti sa odzračnikom (elekto uz nadoplatu, granićnik otvorenosti)
9: Igličasti ventil
10: Nepovratni ventil (A, B)
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
140100400
|
IG 1 1/2" | Pitka voda: 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140100410
|
IG 2" | Pitka voda: 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140104010
|
40 | Pitka voda: 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
140105010
|
1) | 50 | Pitka voda: 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140106510
|
65 | Pitka voda: 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
140108010
|
1) | 80 | Pitka voda: 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140110010
|
1) | 100 | Pitka voda: 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140112510
|
125 | Pitka voda: 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
140115010
|
1) | 150 | Pitka voda: 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
140120010
|
200 | Pitka voda: 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
140120020
|
200 | Pitka voda: 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
140125010
|
250 | Pitka voda: 10 bar | 10 | 730 mm | 250,00 kg | ||||
|
140125020
|
250 | Pitka voda: 16 bar | 16 | 730 mm | 250,00 kg | ||||
|
140130010
|
300 | Pitka voda: 10 bar | 10 | 850 mm | 359,00 kg | ||||
|
140130020
|
300 | Pitka voda: 16 bar | 16 | 850 mm | 359,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
