Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit
014-03

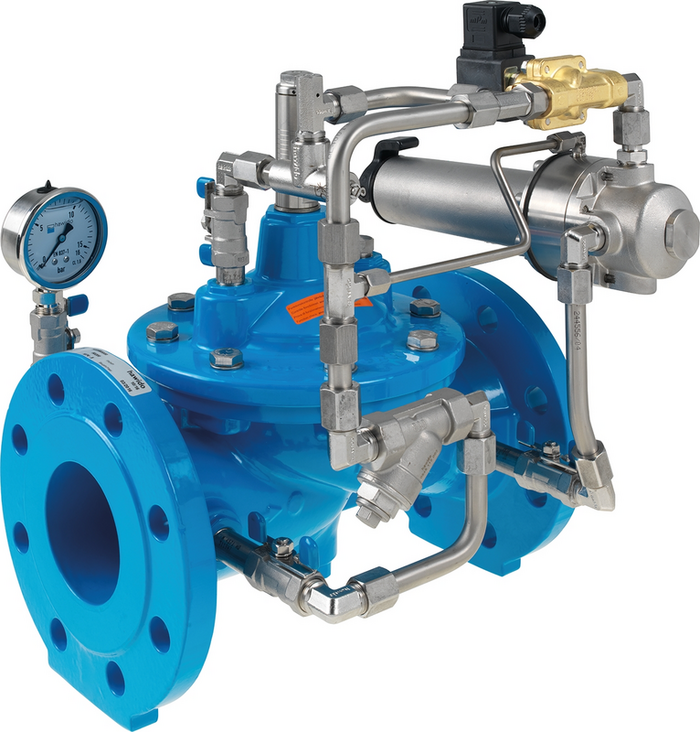

Sigurnosni ventil / ventil za održavanje tlaka sa elektro upravljanjem-bez napona zatvoren
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Upravljački vod: nehrđajući čelik Membrane i brtve: EPDM prema KTW-BWGL Upravljački ventil: nehrđajućeg čelika Magnetni ventil: messinga, nehrđajući čelik |
|---|---|
| Max. radni tlak: | Vidi tablicu |
| Medij | Pitka Voda |
Ispuštanje medija odnosno održavanje tlaka kod sigurnosnog ventila / ventila za održavanje tlaka je nestupnjevito podesivo između 1,5 - 12 bar pomoću upravljačkog ventila. Od prekomjernog povećanja tlaka mreža se štiti brzim otvaranjem glavnog ventila čime se mreža rasterećuje. Preko elektro magnetnog ventila se regulira punjenje ili pražnjenje upravljačke komore. Glavni ventil se zatvara bez napona i otvara pod naponom. Kako bi se izbjegli tlačni udari potrebno je podesiti brzinu zatvaranja na prigušnom nepovratnom ventilu.
Izvedbe glavnog ventila:
-bez napona zatvoren (art.br. 1403)
-bez napona otvoren (art.br. 1404)
Primjena:
-zaštita mreže od prekomjernog povećanja tlaka (sigurnosni ventil)
-održavanje podešenog tlaka u mreži (ventil za održavanje tlaka)
Minimalni ulazni tlak: 1 bar
Najmanji diferencijalni tlak između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje ventila molimo za sljedeće podatke:
- Protok (srednji)
- Ulazni tlak (P1)
- tlak za održavanje u mreži odnosno tlak nakon kojeg ventil otvara (P2)
- Mogući diferencijalni tlak kod povratnog toka
- vrstu napona (npr. 24V ili 230V)
- vrstu napona (istosmjerni / izmjenični)
- tip 1403 ili 1404
Sastavni elementi:
1: Glavni ventil
2: Kuglasta slavina
3: Filter
4: Blenda
5: Prigušni nepovratni ventil
6: Upravljački ventil
7: Manometar s kuglastom slavinom
8: Optički pokazivač otvorenosti sa odzrčnikom (uz nadoplatu električni pokazivač otvorenosti, graničnik otvorenosti)
9: Elektro magnetni ventil
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
140300400
|
IG 1 1/2" | Pitka voda: 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140300410
|
IG 2" | Pitka voda: 16 bar | 10/16 | 210 mm | 11,00 kg | ||||
|
140304010
|
40 | Pitka voda: 16 bar | 10/16 | 200 mm | 13,00 kg | ||||
|
140305010
|
1) | 50 | Pitka voda: 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140306510
|
65 | Pitka voda: 16 bar | 10/16 | 290 mm | 21,00 kg | ||||
|
140308010
|
1) | 80 | Pitka voda: 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140310010
|
1) | 100 | Pitka voda: 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140312510
|
125 | Pitka voda: 16 bar | 10/16 | 400 mm | 52,00 kg | ||||
|
140315010
|
1) | 150 | Pitka voda: 16 bar | 10/16 | 480 mm | 61,00 kg | |||
|
140320010
|
200 | Pitka voda: 10 bar | 10 | 600 mm | 114,00 kg | ||||
|
140320020
|
200 | Pitka voda: 16 bar | 16 | 600 mm | 114,00 kg | ||||
|
140325010
|
250 | Pitka voda: 10 bar | 10 | 730 mm | 250,00 kg | ||||
|
140325020
|
250 | Pitka voda: 16 bar | 16 | 730 mm | 250,00 kg | ||||
|
140330010
|
300 | Pitka voda: 10 bar | 10 | 850 mm | 359,00 kg | ||||
|
140330020
|
300 | Pitka voda: 16 bar | 16 | 850 mm | 359,00 kg |
-
Izvedba za PN25 na upit (do DN 200)
|
