PN 25 verzija na zahtjev.
-
Smjer protoka od vrha prema dolje na zahtjev.
-
Dostupno na zahtjev, opcionalno tvornički ugrađeni testni ventil na izlaznoj strani kontrolnog ventila za ispuštanje odvoda.
014-07

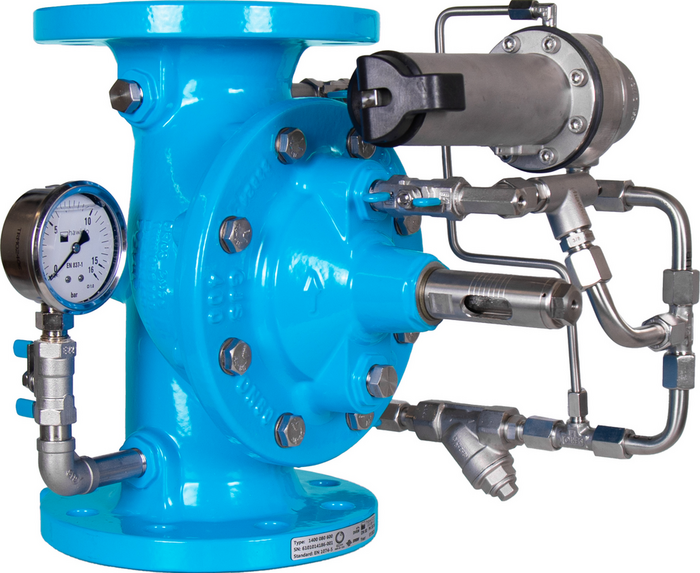

Sigurnosni/ventil za održavanje tlaka u vertikalnom položaju za instalaciju
| Materijal: |
Dijelovi kućišta: GJS-400, Hawle epoksidni praškasti premaz Upravljački kabel: nehrđajući čelik Membrane, brtve: EPDM prema KTW-BWGL za vodu Upravljački ventil: nehrđajući čelik Ukupna duljina: Osnovna serija 1 prema DIN EN 558-1 Dimenzije spoja prirubnice: prema EN 1092 |
|---|---|
| Max. radni tlak: | 16 bar |
| Medij | Pitka Voda |
Ispuštajući ili zadržni tlak sigurnosnog/ventila za održavanje tlaka može se beskonačno podešavati između 1,5 - 12 bara putem kontrolnog ventila. Prekomjerni tlak iz mreže ublažava se brzim otvaranjem glavnog ventila. Kako bi se izbjegli udari tlaka, brzina zatvaranja se podešava putem ventila za kontrolu gasa.
Upotreba:
- Sigurnosni ventil za vertikalni položaj instalacije
- Smjer toka odozdo prema vrhu
- Zaštita mreže od pretlaka (sigurnosni ventil)
- Održavanje postavljenog tlaka u mreži cijevi uzvodno (ventil za održavanje tlaka)
Minimalni ulazni tlak: 1 bar
Minimalna razlika tlaka između ulaznog i izlaznog tlaka: 1 bar
Za dimenzioniranje tražimo sljedeće informacije:
- Protok (max.)
- Usisni tlak (P1-strano)
- Držanje pritiska ili otpuštanja tlaka (p1-strano)
- Držanje pritiska / povratni tlak (p2-strano)
Sastojci:
1: Glavni ventil
2: Kuglasti ventil (A, B, C)
3: Filteri
4: Otvor blende
5: Povratni ventil leptira gasa
6: Upravljački ventil
7: Manometr s kuglastim ventilom
8: Vizualni pokazivač položaja s vijkom za odvod (opcija: električni indikator položaja, ograničivač otvaranja)
|
Kat.br.
|
DN |
Max. radni tlak |
PN |
L |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
140004016
|
40 | Pitka voda: 16 bar | 10/16 | 200 mm | 13,00 kg | |||
|
140005016
|
50 | Pitka voda: 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140006516
|
65 | Pitka voda: 16 bar | 10/16 | 290 mm | 21,00 kg | |||
|
140008016
|
80 | Pitka voda: 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140010016
|
100 | Pitka voda: 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140012516
|
125 | Pitka voda: 16 bar | 10/16 | 400 mm | 52,00 kg | |||
|
140015016
|
Pitka voda: 16 bar | 61,00 kg |
|
