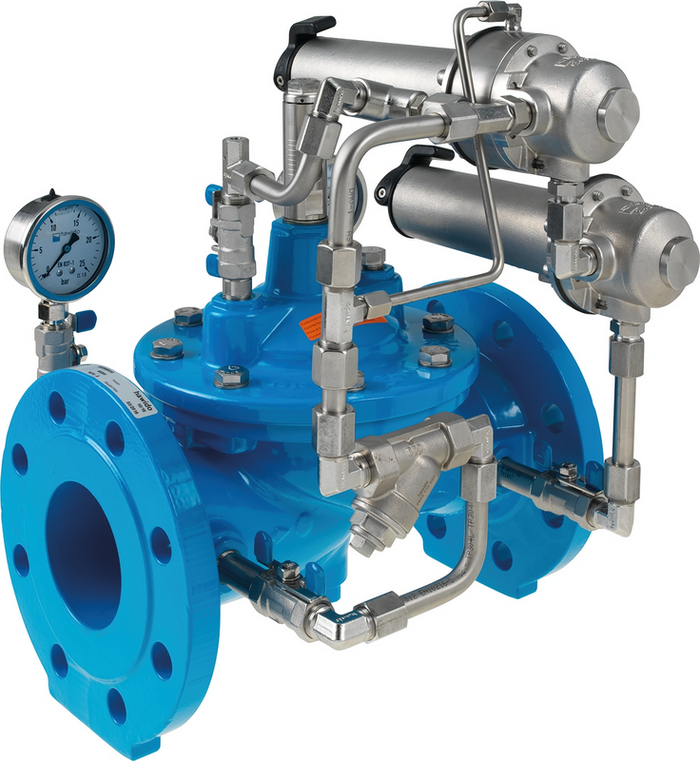

Ventil za smanjenje tlaka s kontrolom ulaznog tlaka

Ventil za smanjenje tlaka sa kontrolom ulaznog tlaka ima dvije funkcije:
1. ventil se otvara kad je ulazni tlak ve─çi od tlaka pode┼íenog na upravlja─Źkom ventilu (9)
2. izlazni tlak pode┼íen na upravlja─Źkom ventilu (6) smanjuje varijabilni ulazni tlak na konstantni izlazni tlak, neovisno o promjenjivom protoku

Primjena:
-smanjenje tlaka u opskrbnoj mre┼żi
-opskrba sekundarne mre┼że

Kontrola ulaznog tlaka: podesiva u podru─Źju od 1,5-12 bar
Izlazni tlak podesiv u podru─Źju od 1,5-12 bar.
Minimalni ulazni tlak: 1 bar
Najmanja razlika izme─Ĺu ulaznog i izlaznog tlaka: 1 bar

Za dimenzioniranje ventila potrebno navesti sljede─çe podatke:
-protok (minimalni, prosje─Źni, maksimalni)
-ulazni tlak (P1)
-tlak za odr┼żavanje / tlak pri kojem se ventil otvara (P1)
-izlazni tlak (P2)

Sastavni dijelovi:
1:Glavni ventil
2:Kuglasta slavina (A, B, C)
3:Filter
4:Blenda
5:Prigušni nepovratni ventil
6:Upravlja─Źki ventil-redukcija
7:Manometar s kuglastom slavinom (A, B)
8:Opti─Źki pokaziva─Ź otvorenosti (uz nadoplatu elektri─Źni pokaziva─Ź otvorenosti, grani─Źnik otvorenosti)
9:Upravlja─Źki ventil-odr┼żavanje tlaka

Materijal: Dijelovi kućišta: GJS-400, Hawle epoksidna praškasta zaštita
Upravlja─Źki vod: nehr─Ĺaju─çeg ─Źelika
Membrane i brtve: EPDM prema DVGW W 270
Upravlja─Źki ventil: nehr─Ĺaju─çeg ─Źelika
Max. radni tlak: Vidi tablicu
Medij Pitka Voda
Kontakt osoba
Kat.br.
*)
DN

Max. radni tlak

PN

L
Medij Te┼żina A-Text Ko┼íarica
150200400
  IG 1 1/2" 16 bar 10/16 210 mm 11,00 kg
150200410
  IG 2" 16 bar 10/16 210 mm 11,00 kg
150204010
  40 16 bar 10/16 200 mm 13,00 kg
150205010
1) 50 16 bar 10/16 230 mm 17,00 kg
150206510
  65 16 bar 10/16 290 mm 21,00 kg
150208010
1) 80 16 bar 10/16 310 mm 27,00 kg
150210010
1) 100 16 bar 10/16 350 mm 35,00 kg
150212510
  125 16 bar 10/16 400 mm 51,00 kg
150215010
1) 150 16 bar 10/16 480 mm 60,00 kg
150220010
  200 10 bar 10 600 mm 114,00 kg
150220020
  200 16 bar 16 600 mm 114,00 kg
150225010
  250 10 bar 10 730 mm 247,00 kg
150225020
  250 16 bar 16 730 mm 247,00 kg
150230010
  300 10 bar 10 850 mm 358,00 kg
150230020
  300 16 bar 16 850 mm 358,00 kg
Moj izbor
1)
Isporu─Źivo i u kutnoj izvedbi, katalo┼íki broj i cijene na upit

Izvedba za PN25 na upit (do DN 200)
