017-04

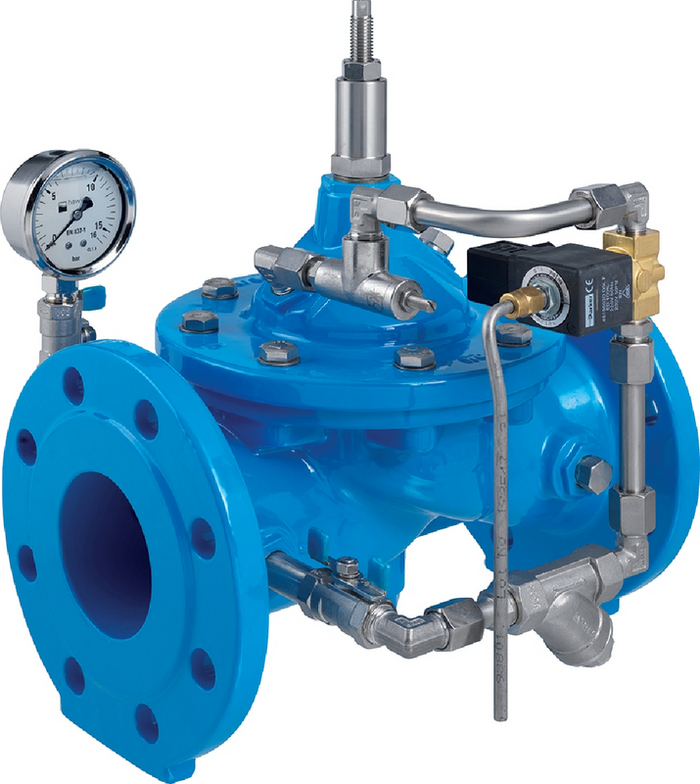

ON/OFF ventil sa elektro upravljanjem- bez napona otvoren

ON/OFF ventil sa elektro upravljanjem otvara ili zatvara prolaz mediju kroz glavni ventil. Ventil može poslužiti kao alternativa zapornim armaturama sa elektro pogonom ( uzeti u obzir vrijeme zatvaranja)

Preko elektro magnetnog ventila se regulira punjenje ili pražnjenje upravljačke komore. Glavni ventil se otvara kad je bez napona i zatvara kad je pod naponom. Kako bi se izbjegli tlačni udari potrebno je podesiti brzinu zatvaranja na prigušnom nepovratnom ventilu.

Izvedbe glavnog ventila:
-bez napona otvoren ( art.br. 1704)
-bez napona zatvoren ( art.br. 1703)

Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar

Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-maksimalni protok
-ulazni tlak (P1)
-mogući diferencijalni tlak kod povratnog toka(P2)
-električni napon
-vrstu struje (izmjenična / istosmjerna)
-tip ventila: 1704 ili 1703

Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina
3: Filter
4: Prigušni nepovratni ventil
5: Elektromagnetni ventil
6: Manometar s kuglastom slavinom
7: Optički pokazivač otvorenosti (uz nadoplatu graničnik otvorenosti)

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Upravljački vod: nehrđajući čelik
Membrane i brtve: EPDM prema KTW-BWGL
Magnetni ventil: messinga, nehrđajući čelik
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

ON/OFF ventil sa elektro upravljanjem otvara ili zatvara prolaz mediju kroz glavni ventil. Ventil može poslužiti kao alternativa zapornim armaturama sa elektro pogonom ( uzeti u obzir vrijeme zatvaranja)

Preko elektro magnetnog ventila se regulira punjenje ili pražnjenje upravljačke komore. Glavni ventil se otvara kad je bez napona i zatvara kad je pod naponom. Kako bi se izbjegli tlačni udari potrebno je podesiti brzinu zatvaranja na prigušnom nepovratnom ventilu.

Izvedbe glavnog ventila:
-bez napona otvoren ( art.br. 1704)
-bez napona zatvoren ( art.br. 1703)

Minimalni ulazni tlak: 1 bar
Najmanja razlika između ulaznog i izlaznog tlaka: 1 bar

Za dimenzioniranje ventila potrebno navesti sljedeće podatke:
-maksimalni protok
-ulazni tlak (P1)
-mogući diferencijalni tlak kod povratnog toka(P2)
-električni napon
-vrstu struje (izmjenična / istosmjerna)
-tip ventila: 1704 ili 1703

Sastavni dijelovi:
1: Glavni ventil
2: Kuglasta slavina
3: Filter
4: Prigušni nepovratni ventil
5: Elektromagnetni ventil
6: Manometar s kuglastom slavinom
7: Optički pokazivač otvorenosti (uz nadoplatu graničnik otvorenosti)

Kontakt osoba
Moj izbor
Kat.br.
*)
Max. radni tlak
DN
PN
L
 Medij Težina A-Text Košarica
170400400
   16 bar   10/16 210 mm 9,33 kg
170400410
   16 bar   10/16 210 mm 9,33 kg
170404010
   16 bar 40 10/16 200 mm 13,33 kg
170405010
 1) 16 bar 50 10/16 230 mm 21,33 kg
170406510
   16 bar 65 10/16 290 mm 26,33 kg
170408010
 1) 16 bar 80 10/16 310 mm 32,33 kg
170410010
 1) 16 bar 100 10/16 350 mm 40,33 kg
170412510
   16 bar 125 10/16 400 mm 60,50 kg
170415010
 1) 16 bar 150 10/16 480 mm 65,50 kg
170420010
   10 bar 200 10 600 mm 119,50 kg
170420020
   16 bar 200 16 600 mm 119,50 kg
170425010
   10 bar 250 10 730 mm 255,50 kg
170425020
   16 bar 250 16 730 mm 255,50 kg
170430010
   10 bar 300 10 850 mm 358,50 kg
170430020
   16 bar 300 16 850 mm 358,50 kg
Moj izbor
1)
Isporučivo i u kutnoj izvedbi, kataloški broj i cijene na upit

Izvedba za PN25 na upit (do DN 200)
