- 1)
- Pokazivač otvorenosti za DN250-DN350 mora biti tvornički ugrađen. Nije moguće naknadno ugraditi
217-00

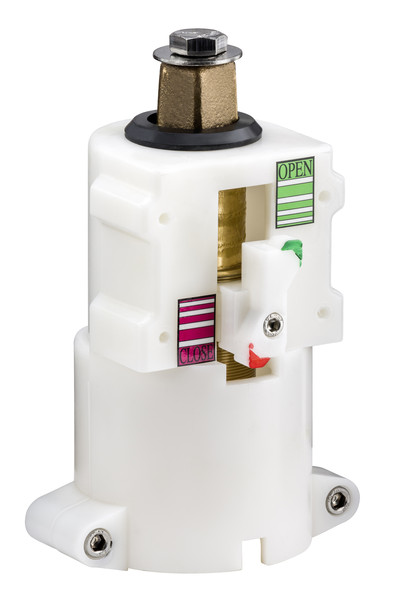

Mehanički pokazivač položaja za zasune
| Materijal: |
Kućište i naglavak vretena: GJS-400 Navojni prsten: POM |
|---|---|
| Medij | Pitka Voda / Plin |
Mehanički pokazivač položaja za zasune.
Pažnja: za učvršćenje na zasun pokazivača položaja zasuna od DN50 do DN500 potreban je razmak rupa od 40 mm i promjer rupa za vijke M5.
Moguća ugradnja elektro dojave statusa zasuna - otvoren / zatvoren (obratiti pozornost na mjere H i B)
|
Kat.br.
|
*) |
DN E2 / E3 |
B |
H |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|
|
2170500001
|
50 | 62 mm | 40 mm | 1,03 kg | ||||
|
2170800001
|
80 | 62 mm | 40 mm | 1,03 kg | ||||
|
2171000001
|
100 | 62 mm | 40 mm | 1,15 kg | ||||
|
2171250001
|
125 | 62 mm | 40 mm | 1,03 kg | ||||
|
2171500001
|
150 | 62 mm | 40 mm | 3,30 kg | ||||
|
2172000001
|
200 | 62 mm | 40 mm | 1,41 kg | ||||
|
2172500001
|
1) | 250 - 350 | 40 mm | 120 mm | 0,00 kg | |||
|
2174000001
|
1) | 400 | 0,00 kg |
-
Krajnji prekidači za pokazivač položaja DN 50 do DN 500 (na upit) zahtijevaju razmak rupa od 40 mm i promjer rupe za vijke M5 za pričvršćivanje.
|
