- 1)
- Stellungsanzeige muss werkseitig montiert werden. Kein Nachrüsten bauseits möglich.
217-00

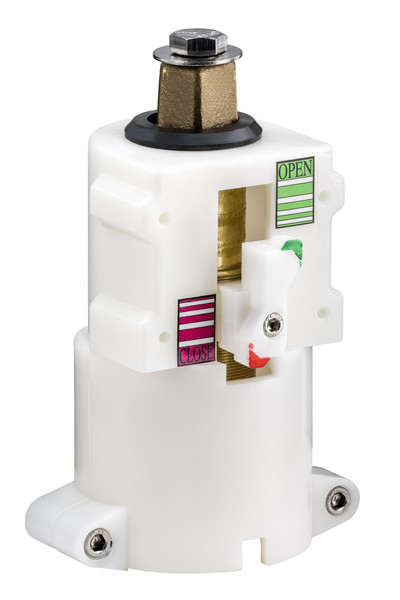

Mechanische Stellungsanzeige für "E2"- und "E3"-Schieber
| Material: |
Gehäuse und Spindelmuffe: GJS-400 Kulisse und Gewindering: POM |
|---|---|
| Medium | Trinkwasser / Gas |
Mechanische Stellungsanzeige für Hawle-Schieber.
Aufnahmen für die Montage von elektrischen Endschaltern vorhanden (bitte die Maße H und B beachten!)
Achtung: Die Grenztaster für die Stellungsanzeige DN 50 bis DN 500 (auf Anfrage) benötigen zur Befestigung einen Bohrungsabstand von 40 mm und einen Bohrungsdurchmesser für Schrauben M5.
|
Best.-Nr.
|
*) |
DN E2 / E3 |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|
|
2170500001
|
50 | 62 mm | 40 mm | 1,03 kg | ||||
|
2170800001
|
80 | 62 mm | 40 mm | 1,03 kg | ||||
|
2171000001
|
100 | 62 mm | 40 mm | 1,15 kg | ||||
|
2171250001
|
125 | 62 mm | 40 mm | 1,03 kg | ||||
|
2171500001
|
150 | 62 mm | 40 mm | 3,30 kg | ||||
|
2172000001
|
200 | 62 mm | 40 mm | 1,41 kg | ||||
|
2172500001
|
1) | 250 - 350 | 40 mm | 120 mm | 0,00 kg | |||
|
2174000001
|
1) | 400 | 0,00 kg |
|
