Kataloški brojevi i cijene za izvedbu D (Hawlinger 1 1/2" sa brtvenom površinom) na upit.
235-02G

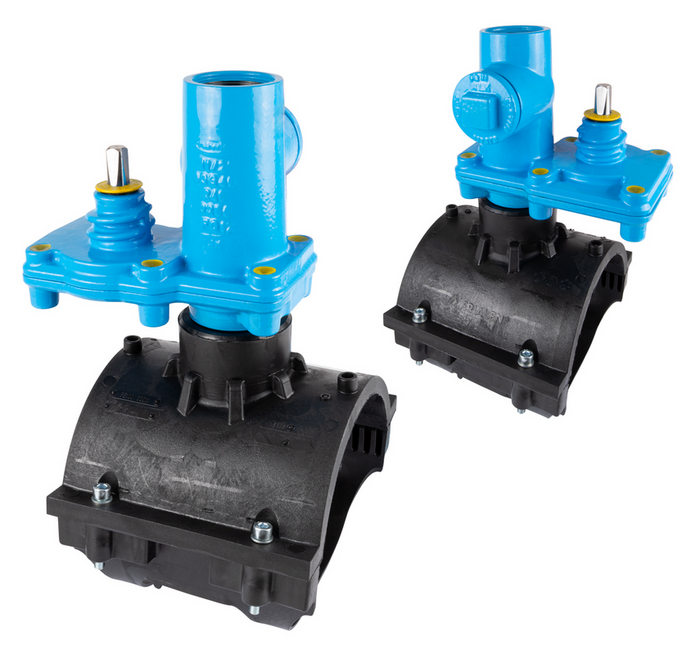

Ogrlica Hawlinger s obujmicom za zavarivanje sa horizontalnim unutarnjim navojnim priključkom 90° u odnosu na smjer cjevovoda
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: NBR za plin Obujmica HA-WELD: PE 100 |
|---|---|
| Max. radni tlak: | Plin: 5 bar |
| Medij | Plin |
Ogrlica Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.
Gornji priključak s unutarnjim navojem prema DIN ISO 228-1 služi u kombinaciji s fitinzima za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°).
|
Kat.br.
|
L |
L1 |
B |
D |
H1 |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2350630345
|
170 mm | 68 mm | 105 mm | 63 mm | 205 mm | 24 mm | Unutarnji navoj 1" | 5,20 kg | |||
|
2351100525
|
220 mm | 82 mm | 170 mm | 110 mm | 225 mm | 36 mm | Unutarnji navoj 1 1/2" | 7,70 kg | |||
|
2351600525
|
220 mm | 82 mm | 230 mm | 160 mm | 230 mm | 36 mm | Unutarnji navoj 1 1/2" | 8,20 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
