255-00

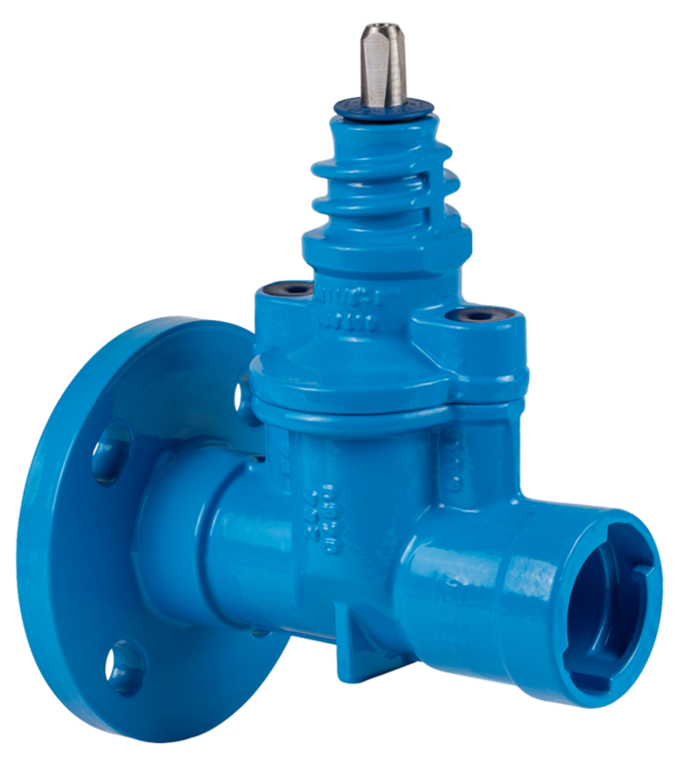

Zasun za kućni priključak s ZAK® naglavkom i prirubnicom
| Materijal: |
Kućište i gornji dio: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Zasunska pločica: mesing, vulkanizirano s EPDM prema KTW-BWGL za pitku vodu Prirubnica: čelik, Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Zasun za kućni priključak za prijelaz sa sistema prirubnica na ZAK sistem.
S jedne strane s ZAK naglavkom za sistemski spoj armatura i fazonskih komada s ZAK utičnim krajem, a s druge strane prirubnica s provrtima koji omogućuju poravnanje na protuprirubnici do 6°.
Vretenski nastavak: 12,3 mm
Priključne mjere prirubnice EN 1092-2
|
Kat.br.
|
Prirubnica DN |
Opis |
Max. radni tlak |
L |
B |
H |
etverokut vretena |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2550460400
|
40 | 16 bar | 197 mm | 150 mm | 263 mm | 12,3 mm | ZAK 46 | 5,61 kg | ||||
|
2550460500
|
50 | 16 bar | 197 mm | 165 mm | 270 mm | 12,3 mm | ZAK 46 | 6,10 kg | ||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Zasuni za kućni priključak |
|
Tehnička dokumentacija
|
|---|
| declaration-of-conformity-other-fittings_3 |
|
Prospekti
|
|---|
| BAIO®-sistem & ZAK®- sistem |
| Katalog proizvoda |
