Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
263-00

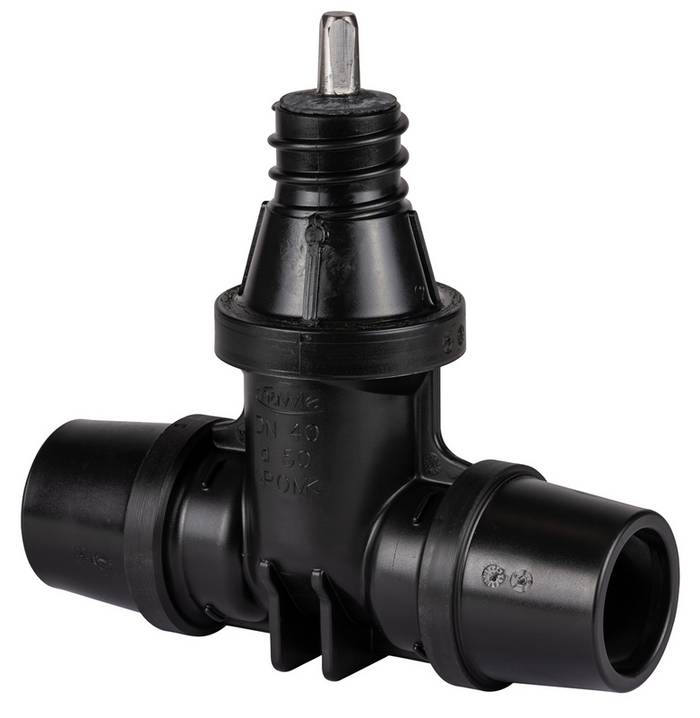

Zasun za kućni priključak od POM-a s ISO naglavcima
Materijal: |
Kućište i poklopac: POM Vreteno: nehrđajući čelik Zasunska pločica: mesing, vulkaniziran s EPDM-om prema DVGW W 270 za pitku vodu |
---|---|
Max. radni tlak: | Pitka voda: 16 bar |
Medij | Pitka Voda |
Zasun za kućni priključak, sa utičnim ISO naglavkom za spoj s poteznim osiguranjem cijevi kvalitete PE 80 i PE 100 prema DIN 8074 i PE-X cijevi prema DIN 16893. Dostupan i sa korundiranim steznim prstenom za PVC cijevi art.br. 695.
Direktna montaža cijevi u zasun-ušteda na fitingu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Vretenski nastavak:10,3 mm
Maksimalno dopušteni moment sile: 80 Nm
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom (nema primjene u instalaciji).
Kat.br.
|
*) |
Max. radni tlak |
Opis |
d |
L |
B |
E |
H |
H1 |
etverokut vretena |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2630250000
|
1) | Pitka voda: 16 bar | 25 mm | 152 mm | 72 mm | 52 mm | 195 mm | 167 mm | 12,3 mm | 0,75 kg | ||||
2630320000
|
1) | Pitka voda: 16 bar | 32 mm | 174 mm | 72 mm | 63 mm | 195 mm | 167 mm | 12,3 mm | 0,90 kg | ||||
2630400000
|
1) | Pitka voda: 16 bar | 40 mm | 208 mm | 89 mm | 78 mm | 232 mm | 197 mm | 12,3 mm | 1,55 kg | ||||
2630500000
|
1) | Pitka voda: 16 bar | 50 mm | 246 mm | 89 mm | 92 mm | 238 mm | 197 mm | 12,3 mm | 1,70 kg | ||||
2630630000
|
1) | Pitka voda: 16 bar | 63 mm | 261 mm | 105 mm | 100 mm | 269 mm | 213 mm | 12,3 mm | 2,15 kg | ||||
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
