Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
281-00

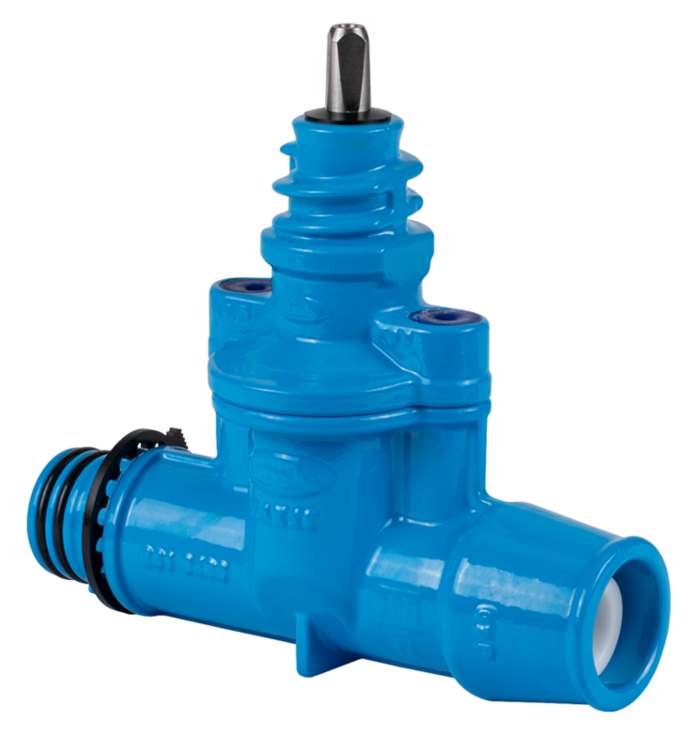

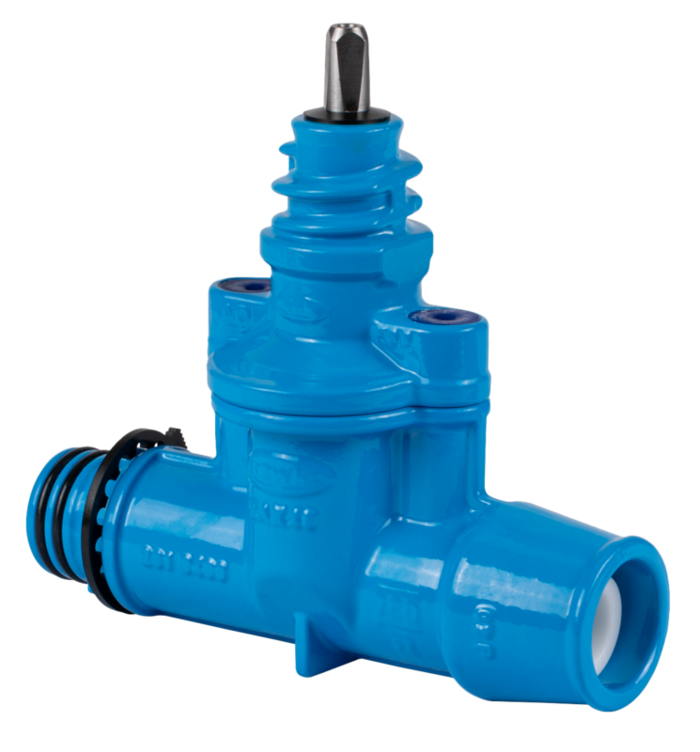

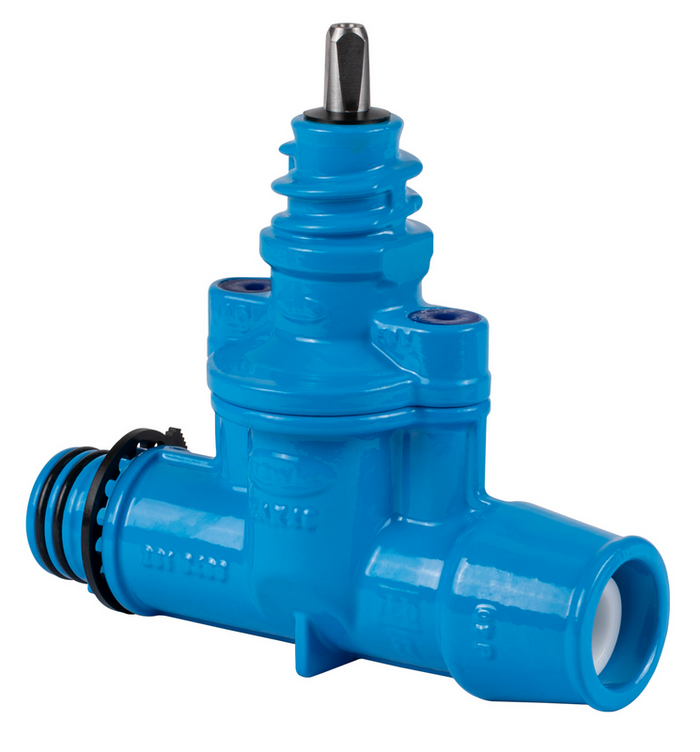

Zasun za kućni priključak sa ZAK® utičnim krajem i ISO naglavkom
Materijal: |
Kućište i poklopac: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Zasunska pločica: mesing, vulkaniziran s EPDM prema DVGW W 270 za pitku vodu |
---|---|
Max. radni tlak: | Pitka voda: 16 bar |
Medij | Pitka Voda |
Zasun za kućni priključak, s jedne strane sa ZAK utičnim krajem za sistemski spoj armatura i fitinga sa ZAK naglavkom, a s druge strane ISO fiting za spoj s poteznim osiguranjem cijevi od PE 80 i PE 100 prema DIN 8074 i PE-X cijevi prema DIN 16893. Dostupan i s korundiranim steznim prstenom za PVC cijevi art.br. 695-00.
Direktna montaža cijevi u zasun - ušteda na fitingu.
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).
Vretenski nastavak: 12,3 mm
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom (nema primjene u instalaciji).
Kat.br.
|
*) |
Max. radni tlak |
Opis |
L |
B |
D |
H |
etverokut vretena |
Outlet O |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2810253400
|
1) | Pitka voda: 16 bar | 173 mm | 82 mm | 25 mm | 183 mm | 12,3 mm | ZAK 34 | 2,00 kg | ||||
2810323400
|
1) | Pitka voda: 16 bar | 175 mm | 82 mm | 32 mm | 188 mm | 12,3 mm | ZAK 34 | 2,50 kg | ||||
2810324600
|
1) | Pitka voda: 16 bar | 198 mm | 82 mm | 32 mm | 188 mm | 12,3 mm | ZAK 46 | 2,50 kg | ||||
2810403400
|
1) | Pitka voda: 16 bar | 205 mm | 105 mm | 40 mm | 200 mm | 12,3 mm | ZAK 34 | 4,00 kg | ||||
2810404600
|
1) | Pitka voda: 16 bar | 230 mm | 105 mm | 40 mm | 221 mm | 12,3 mm | ZAK 46 | 4,05 kg | ||||
2810503400
|
1) | Pitka voda: 16 bar | 232 mm | 105 mm | 50 mm | 200 mm | 12,3 mm | ZAK 34 | 4,30 kg | ||||
2810504600
|
1) | Pitka voda: 16 bar | 236 mm | 105 mm | 50 mm | 227 mm | 12,3 mm | ZAK 46 | 4,30 kg | ||||
2810634600
|
1) | Pitka voda: 16 bar | 267 mm | 105 mm | 63 mm | 236 mm | 12,3 mm | ZAK 46 | 4,80 kg | ||||
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
