Drugi promjeri na upit
351-00

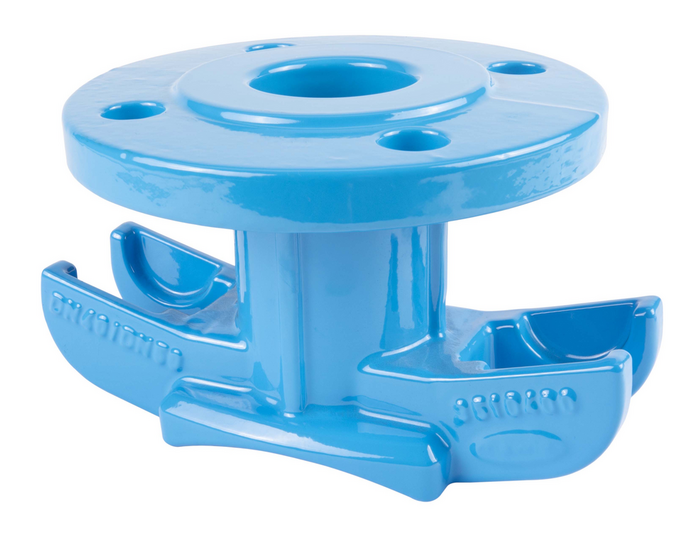

Univerzalna obujmica s prirubnicom
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Plin: 5 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Plin / Otpadne Vode |
Univerzalna obujmica s prirubnicom je namijenjena za ugradnju na cjevovode od LŽ, čelika i azbest cementa u rasponu od DN 65- DN 500. Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 309-00, 310-00 ili 311-00, 311-01, 311-02, 311-03) odgovarajućeg promjera.
Prirubnički priključak služi za spoj armatura i fazonskih komada ( npr. zasuna, hidranata, odzračno-dozračnih garnitura itd.)
Univerzalna obujmica s prirubnicom DN50 omogućava u kombinaciji s nastavkom za ubušivanje pod tlakom u međuprirubničkoj izvedbi (art.br. 373-00, DN 50) i odgovarajućom garniturom za ubušivanje jednostavno ubušivanje cjevovoda i pod tlakom.
|
Kat.br.
|
Prirubnica DN |
Max. radni tlak |
A |
B |
C |
Promjer bu |
Vrsta cijevi |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3510400000
|
40 | 16 bar | 200 mm | 90 mm | 110 mm | 36 mm | LŽ|Čelik|AC | 4,00 kg | |||
|
3510500000
|
50 | 16 bar | 200 mm | 90 mm | 110 mm | 45 mm | LŽ|Čelik|AC | 4,10 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Prospekti
|
|---|
| Katalog proizvoda |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 309-00 | Podesivi stremen od nehrđajućeg čelika |
| 310-00 | Hawle stremen-potpuno vulkaniziran |
| 311-00 | Hawle stremen od nehrđajućeg čelika |
| 311-02 | Hawle stremen - držač za AC cijevi |
| 311-03 | Hawle univerzalni stremen |
| 373-00 | Nastavak za ubušivanje pod tlakom u međuprirubničkoj izvedbi |
