442-01

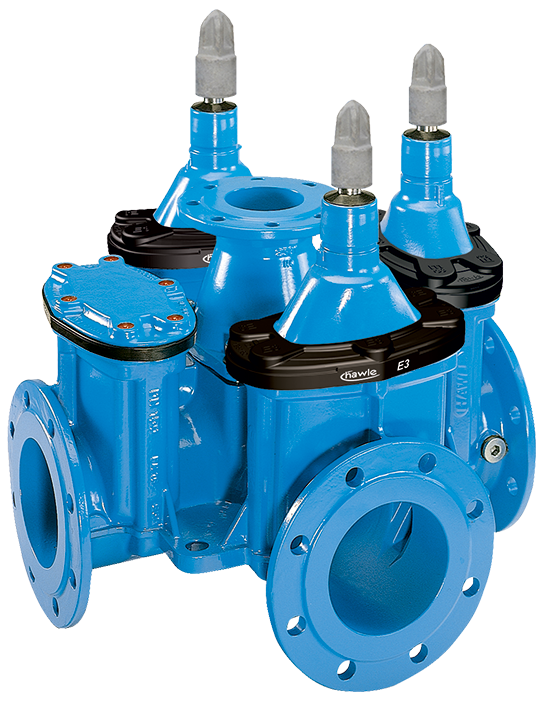

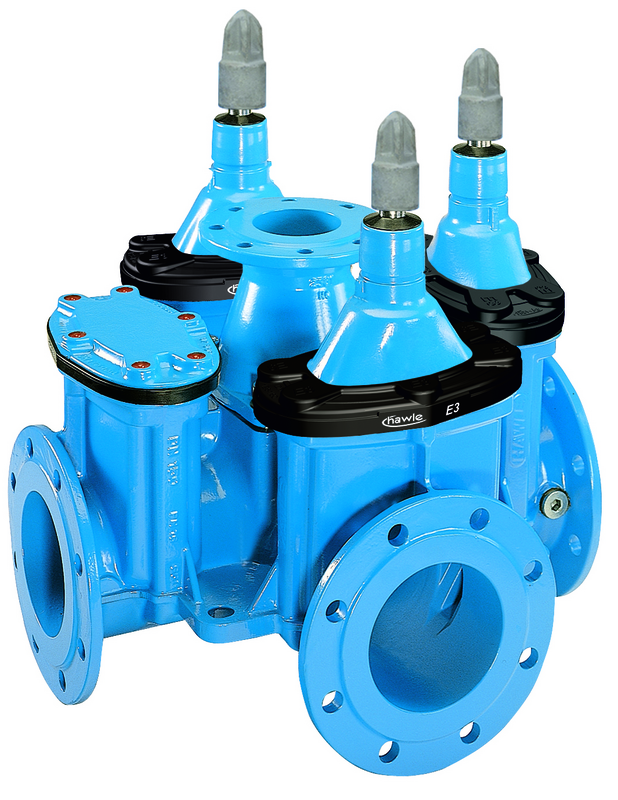

Kombi IV zasun "WS" s vertikalnim redukcijskim prirubničkim komadom

Kombi-IV-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s vertikalnom redukcijskom prirubnicom , za izradu zasunskih čvorišta s maksimalno 4 zasuna na uskom prostoru. Vertikalni priključak s redukcijskom prirubnicom služi za spoj hidranta ili odzračno-dozračne garniture.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidni praškasti premaz
Vreteno: nehrđajući čelik
Zavojna matica: mesing
Klin: GJS-400, unutarnji i vanjski EPDM prema KTW-BWGL za vodu
Brtve: EPDM prema KTW-BWGL za vodu
E3 zaštita rubova: PE
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda

Kombi-IV-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s vertikalnom redukcijskom prirubnicom , za izradu zasunskih čvorišta s maksimalno 4 zasuna na uskom prostoru. Vertikalni priključak s redukcijskom prirubnicom služi za spoj hidranta ili odzračno-dozračne garniture.

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
DN1
Max. radni tlak
PN
Izvedba priklju
L
B
H1
etverokut vretena
Broj zasuna
 Medij Težina A-Text Košarica
4421001000
 1) 100 65 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 1 108,00 kg
4421001008
   100 80 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 1 108,00 kg
4421002000
 1) 100 65 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 2 112,00 kg
4421002008
   100 80 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 2 113,00 kg
4421003000
 1) 100 65 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 3 116,00 kg
4421003008
   100 80 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 3 117,00 kg
4421004000
 1) 100 65 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 4 120,00 kg
4421004008
   100 80 16 bar 10|16 Tip E3 555 mm 365 mm 345 mm 19,3 mm 4 100,00 kg
4421501000
 1) 150 65 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 1 159,50 kg
4421501008
   150 80 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 1 160,00 kg
4421502000
 1) 150 65 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 2 169,00 kg
4421502008
   150 80 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 2 170,00 kg
4421503000
 1) 150 65 16 bar 10|16 Tip E3 625 mm 415 mm 462 mm 19,3 mm 3 178,00 kg
4421503008
   150 80 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 3 178,00 kg
4421504000
 1) 150 65 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 4 180,00 kg
4421504008
   150 80 16 bar 10|16 Tip E3 625 mm 415 mm 435 mm 19,3 mm 4 181,00 kg
4422001000
 1) 200 65 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 1 219,00 kg
4422001008
   200 80 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 1 220,00 kg
4422002000
 1) 200 65 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 2 233,00 kg
4422002008
   200 80 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 2 234,00 kg
4422003000
 1) 200 65 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 3 247,00 kg
4422003008
   200 80 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 3 248,00 kg
4422004000
 1) 200 65 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 4 260,00 kg
4422004008
   200 80 10 bar 10 Tip E3 695 mm 465 mm 540 mm 24,3 mm 4 261,00 kg
4422011000
 1) 200 65 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 1 219,00 kg
4422011008
   200 80 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 1 220,00 kg
4422012000
 1) 200 65 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 2 233,00 kg
4422012008
   200 80 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 2 234,00 kg
4422013000
 1) 200 65 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 3 247,00 kg
4422013008
   200 80 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 3 248,00 kg
4422014000
 1) 200 65 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 4 260,00 kg
4422014008
   200 80 16 bar 16 Tip E3 695 mm 465 mm 540 mm 24,3 mm 4 261,00 kg
Moj izbor
1)
Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)

Unutarnji navoj 3/4" na kućištu, za manometar, kuglastu slavinu itd.- uz nadoplatu

Verzija za podzemnu ugradnju na upit. Odgovarajuća oplatna cijev za Combi-IV zaporne ventile na zahtjev.

Isporučuje se s montiranim četvrtastim zaštitnicima za ugradnju osovine.

Verzija s adapterom s okruglim navojem za pričvršćivanje Hawle instalacijskih setova bez igle, na zahtjev.
