- 1)
- Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)
448-00

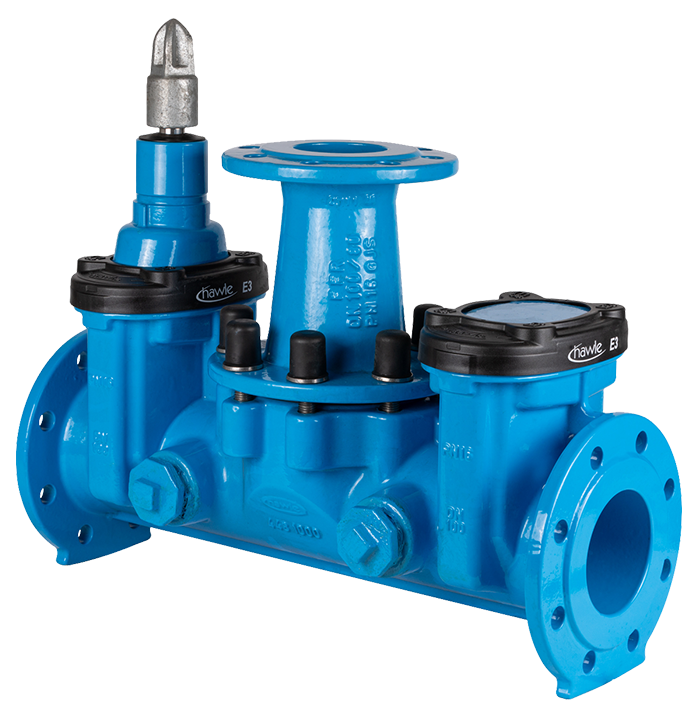

Kombi II zasun (WS) s vertikalnom redukcijskom prirubnicom


Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Matica klina: mesing Zasunska ploča: GJS-400, izvana i iznutra EPDM prema KTW-BWGL za vodu Brtva: EPDM prema KTW-BWGL za vodu |
---|---|
Max. radni tlak: | Vidi tablicu |
Medij | Pitka Voda |
Kombi-II-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s vertikalnom redukcijskom prirubnicom. Za ugradnju u zasunska čvorišta s maksimalno 2 zasuna na uskom prostoru. Vertikalni priključak na redukcijskoj prirubnici služi za spoj hidranta ili odzračno-dozračne garniture. Na kučištu se nalaze još 4 priključka sa unutarnjim navojem 1 1/2"
Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.
Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.
Priključne mjere prirubnice: prema EN 1092-2
Kat.br.
|
*) |
DN |
DN1 |
Max. radni tlak |
PN |
Izvedba priklju |
L |
B |
F |
etverokut vretena |
H1 |
Broj zasuna |
Outlet O |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4481000000
|
1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | - | Unutarnji navoj 1 1/2" | 44,80 kg | ||||
4481000008
|
100 | 80 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | - | Unutarnji navoj 1 1/2" | 44,80 kg | |||||
4481001000
|
1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | 345 mm | 1 | Unutarnji navoj 1 1/2" | 49,50 kg | |||
4481001008
|
100 | 80 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | 345 mm | 1 | Unutarnji navoj 1 1/2" | 50,00 kg | ||||
4481002000
|
1) | 100 | 65 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | 345 mm | 2 | Unutarnji navoj 1 1/2" | 56,20 kg | |||
4481002008
|
100 | 80 | 16 bar | 10|16 | Tip E3 | 575 mm | 385 mm | 230 mm | 19,3 mm | 345 mm | 2 | Unutarnji navoj 1 1/2" | 68,00 kg | ||||
4481500000
|
1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | - | Unutarnji navoj 1 1/2" | 59,60 kg | ||||
4481500008
|
150 | 80 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | - | Unutarnji navoj 1 1/2" | 60,00 kg | |||||
4481501000
|
1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | 435 mm | 1 | Unutarnji navoj 1 1/2" | 72,50 kg | |||
4481501008
|
150 | 80 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | 435 mm | 1 | Unutarnji navoj 1 1/2" | 72,50 kg | ||||
4481502000
|
1) | 150 | 65 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | 435 mm | 2 | Unutarnji navoj 1 1/2" | 85,20 kg | |||
4481502008
|
150 | 80 | 16 bar | 10|16 | Tip E3 | 630 mm | 420 mm | 250 mm | 19,3 mm | 435 mm | 2 | Unutarnji navoj 1 1/2" | 85,20 kg | ||||
4482000000
|
1) | 200 | 65 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | - | Unutarnji navoj 1 1/2" | 104,00 kg | ||||
4482000008
|
200 | 80 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | - | Unutarnji navoj 1 1/2" | 104,00 kg | |||||
4482001000
|
1) | 200 | 65 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 1 | Unutarnji navoj 1 1/2" | 120,00 kg | |||
4482001008
|
200 | 80 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 1 | Unutarnji navoj 1 1/2" | 120,00 kg | ||||
4482002000
|
1) | 200 | 65 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 2 | Unutarnji navoj 1 1/2" | 128,00 kg | |||
4482002008
|
200 | 80 | 10 bar | 10 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 2 | Unutarnji navoj 1 1/2" | 146,00 kg | ||||
4482010000
|
1) | 200 | 65 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | - | Unutarnji navoj 1 1/2" | 104,00 kg | ||||
4482010008
|
200 | 80 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | - | Unutarnji navoj 1 1/2" | 104,00 kg | |||||
4482011000
|
1) | 200 | 65 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 1 | Unutarnji navoj 1 1/2" | 120,00 kg | |||
4482011008
|
200 | 80 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 1 | Unutarnji navoj 1 1/2" | 120,00 kg | ||||
4482012000
|
1) | 200 | 65 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 2 | Unutarnji navoj 1 1/2" | 128,00 kg | |||
4482012008
|
200 | 80 | 16 bar | 16 | Tip E3 | 770 mm | 540 mm | 350 mm | 24,3 mm | 540 mm | 2 | Unutarnji navoj 1 1/2" | 146,00 kg |
