Cijena uključuje tvornički ugrađenu BAIO BLD brtvu za plin
450-00G

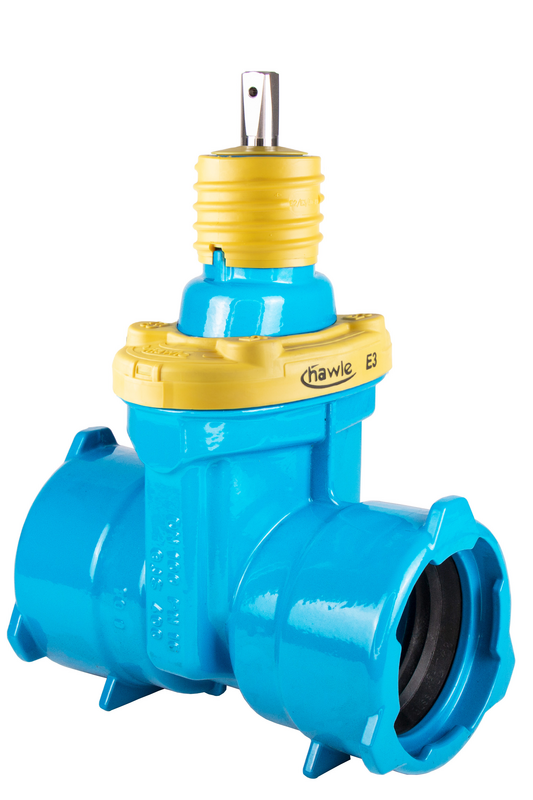

E3 zasun sa naglavcima - BAIO® sistem za plin


Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400,NBR-om za plin Brtva: NBR brtva postojana na plin |
---|---|
Max. radni tlak: | Plin: 16 bar |
Medij | Plin |
E2 zasun s obostranim BAIO® dvofunkcionalnim naglavcima za spoj s BAIO® utičnim krajem i spoj s LŽ, čeličnim, PE i PVC cijevima.
Brtva za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev, 5 bar).
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
Kat.br.
|
DN |
L |
A |
H |
B |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|
4500800103
|
80 | 300 mm | 17,3 mm | 385 mm | 17,50 kg | ||||
4501000103
|
100 | 300 mm | 19,3 mm | 425 mm | 210 mm | 22,50 kg | |||
4501250103
|
125 | 345 mm | 19,3 mm | 514 mm | 278 mm | 38,50 kg | |||
4501500103
|
150 | 340 mm | 19,3 mm | 541 mm | 289 mm | 38,50 kg | |||
4502500103
|
250 | 470 mm | 27,3 mm | 815 mm | 436 mm | 105,00 kg | |||
4503000103
|
300 | 537 mm | 27,3 mm | 925 mm | 520 mm | 162,00 kg |
Daljnje informacije
|
---|
Opće upute za Zasun |
