525-01G

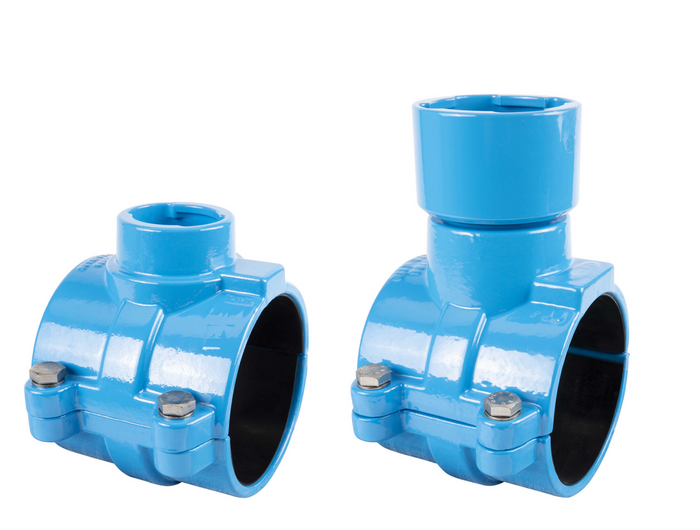

HAKU obujmica sa ZAK® priključkom za plin


Materijal: |
GJS-400 Hawle epoksidna praškasta zaštita Brtve: NBR za plin |
---|---|
Max. radni tlak: | Plin: 1 bar (samo PVC) |
Medij | Plin |
HAKU obujmica sa ZAK naglavkom je namijenjena za montažu na PVC cijevi prema DIN 8062. HAKU obujmica je kalibrirana na odgovarajući vanjski promjer cijevi. Nedozvoljena deformacija cijevi se spriječava upotrebom metalnih graničnika na vijcima.
Priključak sa ZAK naglavkom služi za sistemski spoj s armaturama i fitinzima sa ZAK utičnim krajem.
U kombinaciji s nastavkom za ubušivanje pod tlakom ( art.br. 372-01) i garniturom za ubušivanje ovaj sistem omogućuje jednostavno ubušivanje glavnog cjevovoda i pod tlakom.
Kat.br.
|
L |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
---|---|---|---|---|---|---|---|---|---|---|
5250630465
|
125 mm | 100 mm | 63 mm | 111 mm | 36 mm | ZAK 46 | 1,90 kg | |||
5250750465
|
135 mm | 110 mm | 75 mm | 125 mm | 36 mm | ZAK 46 | 2,30 kg | |||
5250900465
|
150 mm | 120 mm | 90 mm | 142 mm | 36 mm | ZAK 46 | 3,00 kg | |||
5251100465
|
170 mm | 120 mm | 110 mm | 163 mm | 36 mm | ZAK 46 | 3,10 kg | |||
5251250465
|
190 mm | 120 mm | 125 mm | 172 mm | 36 mm | ZAK 46 | 3,80 kg | |||
5251400465
|
205 mm | 120 mm | 140 mm | 195 mm | 36 mm | ZAK 46 | 4,40 kg | |||
5251600465
|
230 mm | 120 mm | 160 mm | 215 mm | 36 mm | ZAK 46 | 4,90 kg | |||
5251800465
|
235 mm | 120 mm | 180 mm | 234 mm | 36 mm | ZAK 46 | 5,30 kg | |||
5252250465
|
300 mm | 120 mm | 225 mm | 280 mm | 36 mm | ZAK 46 | 7,60 kg |
Daljnje informacije
|
---|
Opće upute za Armature za ubušivanje |
