- 1)
- Isporučuje se s priloženom potpornom oblogom (POM).
646-03

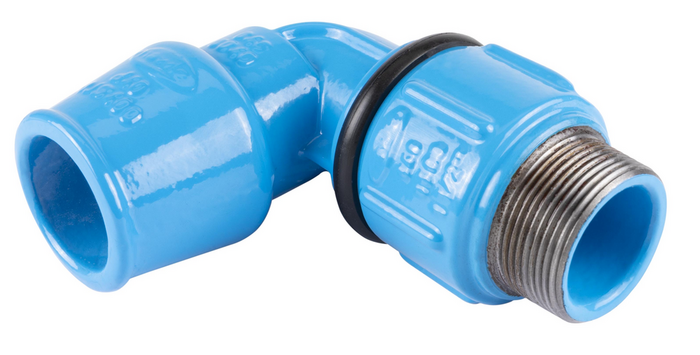

Kutni utični zakretni fiting 90° sa vanjskim navojem na zakretnom dijelu
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Otpadne Vode |
Kutni utični zakretni fiting 90°, na jednoj strani vanjski navoj prema DIN EN10226, a s druge strane utični naglavak za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80, PE 100 i PE-X prema DIN 16893 (moguća izvedba za PVC cijevi).
Jednostavna montaža i demontaža.
Pažnja: prilikom ponovne upotrebe fitinga potrebno je zamijeniti stezni prsten, te pregledati i eventualno zamijeniti O brtvu.
Za podzemnu ugradnju cjevovoda i distribucijskih sustava za opskrbu pitkom vodom, te odvodnju otpadnih voda (nema primjene u instalaciji).
Lijevani fazonski komadi s unutarnjim ili vanjskim navojem ne smiju se kombinirati s komponentama od plemenitih materijala (osobito mesinga) kako bi se izbjegla kontaktna korozija.
|
Kat.br.
|
*) |
D |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|
|
6460320000
|
1) | 32 mm | Vanjski navoj 1 1/2" | 1,78 kg | |||
|
6460323040
|
1) | 32 mm | Vanjski navoj 1 1/4" | 1,80 kg | |||
|
6460400000
|
1) | 40 mm | Vanjski navoj 1 1/2" | 1,70 kg | |||
|
6460403040
|
1) | 40 mm | Vanjski navoj 1 1/4" | 2,20 kg | |||
|
6460500000
|
1) | 50 mm | Vanjski navoj 1 1/2" | 2,15 kg | |||
|
6460630000
|
1) | 63 mm | Vanjski navoj 1 1/2" | 2,91 kg |
-
Kataloški brojevi i cijene kod primjene za PVC cijevi na upit.
-
Kod spajanja PE cijevi potrebno je primijeniti potporni prsten.
|
Daljnje informacije
|
|---|
| Opće upute za Fitinzi |
|
Prospekti
|
|---|
| Katalog proizvoda - Pregled asortimana |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 590-01 | Potporni prsten od mesinga za PE cijevi |
| 590-02 | Potporni prsten (Delrin) za PE cijevi |
| 598-00 | Alat za skošenje ruba cijevi "Concord" za PE cijevi d32-d63 |
| 601-00 | Lopatice za demontažu cijevi iz ISO naglavka |
