Kod izvedbe " pomoć pri zatvaranju" naručiti dodatno art.br. 009.878.1570
987-00

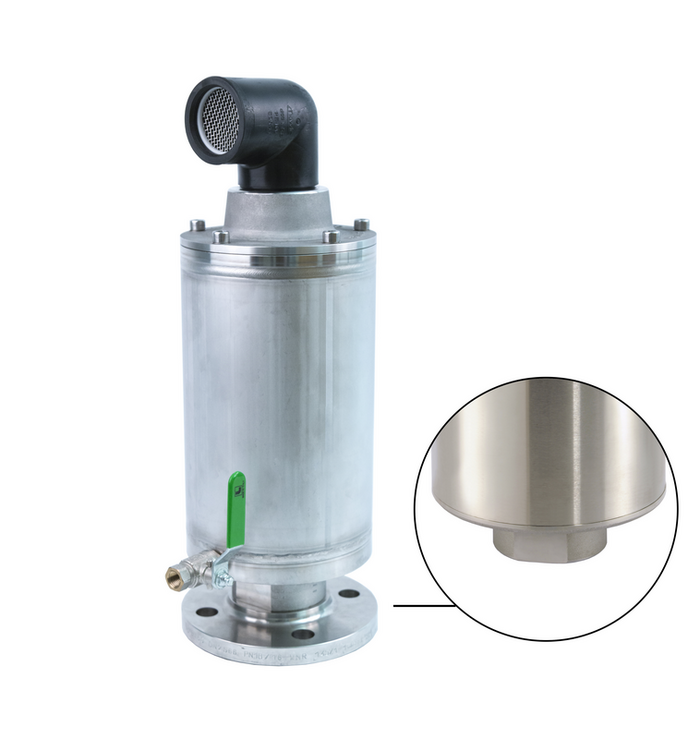

Odzračno-dozračni ventil HaVent® za pitku vodu, PN 16
| Materijal: |
Materijal kućišta: nehrđajući čelik Plovak: PP Brtve: EPDM |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Odzračno-dozračni ventil (ODV) s patentiranom rolmembranom je pogodan za odzračivanje veće količine zraka u radnim uvjetima. Brtveni dosjed ne dolazi u kontakt s medijem. ODV radi u području od 0-16 bar te brtvi i kad je tlak 0 bar. Sa sistemom rolmembrane i opruga se prigušuju hidraulični udari.
POZOR: ventil može sadržavati komprimirani zrak. Prije radova na održavanju ventil je potrebno dovesti u stanje bez tlaka.
Max. odzračivanje: 700 m³/ h (kod punjenja cjevovoda)
Odzračni presjek:1.500 mm²
Radni tlak: 0-16 bar
Funkcije dostupne na upit:
-pomoć pri zatvaranju ( vidi tehnički opis )
-samo odzračivanje / samo dozračivanje
-s izlaznim lukom (art.br. 9878001310) sa 2 x vanjskim navojem za priključak odzračnog cjevovoda
|
Kat.br.
|
Max. radni tlak |
Radno podru |
Spoj |
H |
D promjer |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|
|
9871010500
|
16 bar | 0 - 16 | Prirubnica DN 50 | 455 mm | 154 mm | 14,00 kg | |||
|
9871010800
|
16 bar | 0 - 16 | Prirubnica DN 80 | 455 mm | 154 mm | 14,40 kg | |||
|
9871011000
|
16 bar | 0 - 16 | Prirubnica DN 100 | 455 mm | 154 mm | 14,50 kg | |||
|
9872010630
|
16 bar | 0 - 16 | IG 2" | 420 mm | 154 mm | 11,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Odzračno - dozračni ventili i garniture |
|
Tehnička dokumentacija
|
|---|
| partlist_havent_pn_16_987-00 |
|
Prospekti
|
|---|
| Prospekti - Zračni ventili (EN) |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 372-00 | Nastavak za ubušivanje pod tlakom |
| 373-00 | Nastavak za ubušivanje pod tlakom u međuprirubničkoj izvedbi |
