Dimenzije: pogledajte Uni Hawlinger art.br. 2450500000
245-02

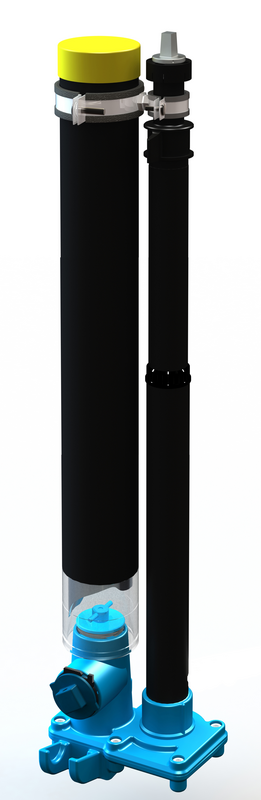

Univerzalni-Hawlinger za naknadno ubušivanje sa okomitim ZAK®-priključkom i vodoravnim ZAK®- priključkom 90° u odnosu na smjer cijevi
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno, utična pločica, pogon: nehrđajući čelik Brtve: EPDM prema KTW-BWGL |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Univerzalni-Hawlinger za naknadno ubušivanje je namijenjen za ugradnju na LŽ, čelične i AC cijevi u dimenzijama od DN 65 - DN 500. Prilagodba na promjer cijevi se postiže sa stremenom i sedlastom brtvom odgovarajućih dimenzija (art.br. 309-00, 310-00, 311-00, 311-01, 311-02, 311-03).
Hawlinger® tip „NA" se koristi za naknadno ubušivanje već položenih cjevovoda kućnih priključaka. Ovime se u potpunosti ispunjavaju visoki higijenski zahtjevi, posebno smjernice prema DIN 1988 (izbjegavanje područja sa "ustajalom vodom"). Naknadni iskopi i radovi za izvedbu kućnog priključka upotrebom ovog sistema se izbjegavaju.
Vodoravni ZAK®- priključak služi, u kombinaciji sa odgovarajućim fitinzima, za izvedbu cjevovoda kućnog priključka.
Za naknadno ubušivanje kroz cijev i za otvaranje / zatvaranje Hawlingera preporučujemo upotrebu naše cestovna kape (art.br. 212-00).
Opće informacije pogledati pod Uni-Hawlinger (art.br. 245-00)
Legenda:
1: univerzalni-Hawlinger sa ZAK priključkom
2: ZAK-čep
3: stremen
4: PE- cijev
5: Al - potporna cijev
6: zaštitni poklopac
7: teleskopska ugradbena garnitura (RD 1,30 - 2,00 m)
8: podložna ploča
9: cestovna kapa
Pažnja: Pozicije 3, 8 i 9 je potrebno naručiti posebno!
|
Kat.br.
|
Opis |
L |
B |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | ||||||||
|
2450507000
|
Hawlinger | 196 mm | 200 mm | 1900 mm | 36 mm | ZAK 46 | 17,00 kg | |||
|
2459001000
|
T ključ | 1,96 kg | ||||||||
|
2459001100
|
Stezni alat | 2,30 kg | ||||||||
|
2459001200
|
Cijev na koju se ubušuje | 5,20 kg |
|
