313-03

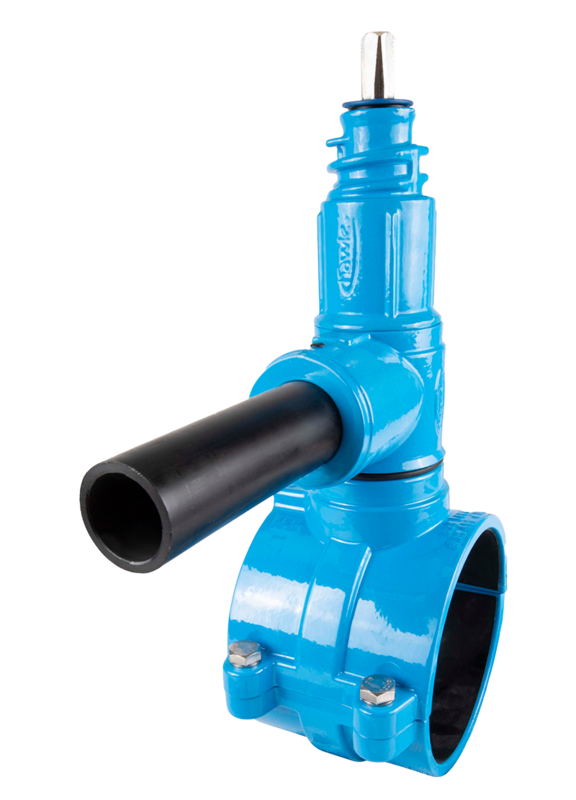

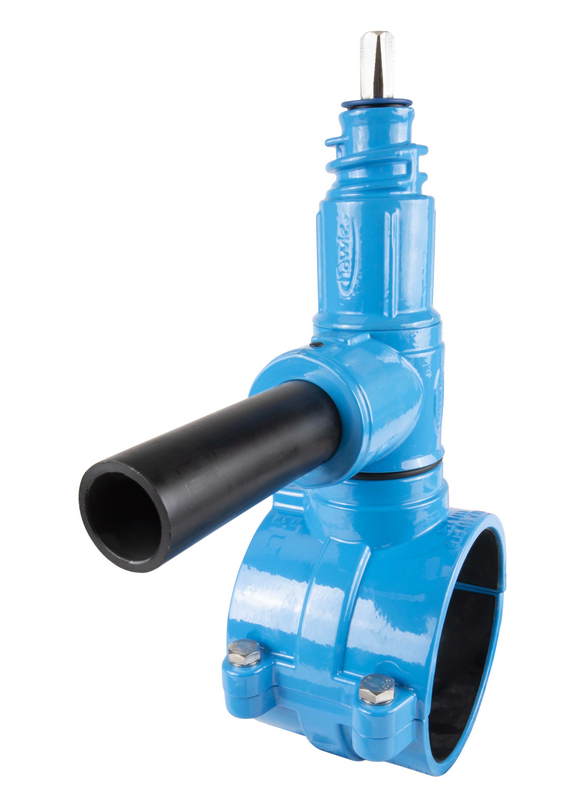

Ogrlica s nožem na HAKU obujmici s horizontalnim PE priključkom

Ogrlica s nožem na HAKU obujmici s horizontalnim PE izlazom je opremljena s garniturom za ubušivanje i brtvom koja omogućava ubušivanje PE i PVC cijevi i kad je cjevovod pod tlakom. Da bi se osiguralo uspješno ubušivanje potrebno je alat za ubušivanje dovesti do cijevi s velikim posmakom, dok se kod samog ubušivanja mora koristiti manji posmak. Brtvljenje mjesta ubušivanja se osigurava s profilnom brtvom koja je ugrađena u cilindričnu brtveću površinu.

Obujmice s nožem su namijenjene za ugradnju na PE cijevi prema DIN 8074 i PVC cijevi prema DIN 8062. Obujmica je kalibrirana na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se sprečava metalnim graničnicima.

Na horizontalni priključak PE cijevi (90° u odnosu na cjevovod) se može spojiti ili utični fiting ili se može nastaviti dalje zavarivanjem PE cijevi.

Područje primjene:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC, PN 10: d 63 - d 280
PVC, PN 16: d 63 - d 160

Veličina provrta: 35 mm

Čitaj dalje reduce
Materijal: Kućište glodala: bronca , Hawle epoksidna praškasta zaštita
HAKU obujmica: GJS-400, Hawle epoksidna praškasta zaštita
Glodalo: mesing
PE priključak: PE 100, SDR 11
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda
Kontakt osoba
Moj izbor
Kat.br.

d
Opis
d 1
L
H
 Medij Težina A-Text Košarica
3132063040
 63 mm   40 mm 262 mm 269 mm 5,60 kg
3132075040
 75 mm   40 mm 262 mm 279 mm 5,80 kg
3132090040
 90 mm   40 mm 262 mm 289 mm 6,70 kg
3132090050
 90 mm   50 mm 262 mm 289 mm 6,70 kg
3132110040
 110 mm   40 mm 262 mm 299 mm 7,10 kg
3132110050
 110 mm   50 mm 262 mm 299 mm 7,10 kg
3132125040
 125 mm   40 mm 262 mm 306 mm 7,30 kg
3132125050
 125 mm   50 mm 262 mm 306 mm 7,30 kg
3132140040
 140 mm   40 mm 262 mm 314 mm 8,30 kg
3132140050
 140 mm   50 mm 262 mm 314 mm 8,30 kg
3132160040
 160 mm   40 mm 262 mm 319 mm 9,00 kg
3132160050
 160 mm   50 mm 262 mm 319 mm 9,00 kg
3132180040
 180 mm   40 mm 262 mm 329 mm 11,20 kg
3132180050
 180 mm   50 mm 262 mm 329 mm 11,20 kg
3132225040
 225 mm   40 mm 262 mm 357 mm 13,00 kg
3132225050
 225 mm   50 mm 262 mm 357 mm 13,00 kg
3132280040
 280 mm   40 mm 262 mm 379 mm 16,70 kg
3132280050
 280 mm   50 mm 262 mm 379 mm 16,70 kg
3132315050
 315 mm   50 mm 262 mm 399 mm 19,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje       0,00 kg
Moj izbor

Izvedba sa izlazom u smjeru cijevi na upit
