313-04

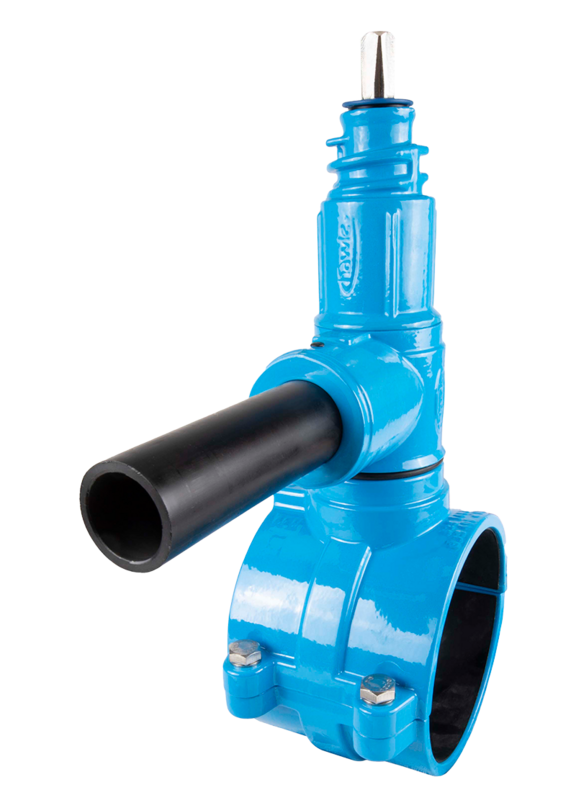

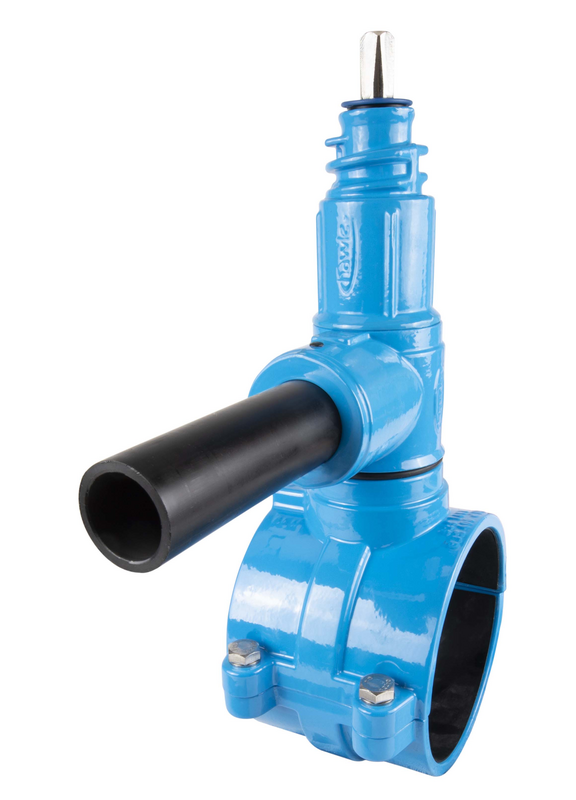

HAKU ogrlica sa nožem za PE cijevi s horizontalnim PE priključkom

Ogrlica sa nožem na HAKU obujmici je opremljena sa garniturom za ubušivanje i brtvom koja omogućuje ubušivanje PE cijevi i kad je cjevovod pod tlakom. Kako je na obujmici ugrađen nož za ubušivanje moguća je ugradnja obujmice prilikom izgradnje cjevovoda, a sama izvedba kućnog priključka onda kad se za to pojavi potreba.
Da bi se osiguralo uspješno bušenje potrebno je bušaći alat dovesti do cijevi sa velikim posmakom, dok se kod samog bušenja mora koristiti manji posmak. Brtvljenje provrta se osigurava sa profilnom brtvom koja uranja u cilindričnu brtveću površinu.
Obujmice sa nožem su namijenjene za ugradnju na PE cijevi prema DIN 8074. Obje polovice su kalibrirane na vanjski promjer cijevi. Nedozvoljena deformacija cijevi prilikom spajanja se spriječava metalnim graničnicima.

Na horizontalni PE priključak (90° u odnosu na cjevovod) se može nastaviti spoj s utičnim fitingom, sučeonim zavarivanjem ili elektro spojnicom

Područje upotrebe:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315

Promjer provrta: 25 mm

Čitaj dalje reduce
Materijal: Kućište glodala: RG5, Hawle epoksidna praškasta zaštita
HAKU obujmica: GJS-400, Hawle epoksidna praškasta zaštita
Glodalo: mesing
PE priključak: PE 100, SDR 11
Max. radni tlak: Pitka voda: 16 bar
Medij Pitka Voda
Kontakt osoba
Moj izbor
Kat.br.

d
Opis
d 1
L
H
 Medij Težina A-Text Košarica
3134063040
 63 mm   40 mm 262 mm 269 mm 5,60 kg
3134075040
 75 mm   40 mm 262 mm 279 mm 5,80 kg
3134090040
 90 mm   40 mm 262 mm 289 mm 6,70 kg
3134090050
 90 mm   50 mm 262 mm 289 mm 6,70 kg
3134110040
 110 mm   40 mm 262 mm 299 mm 7,10 kg
3134110050
 110 mm   50 mm 262 mm 299 mm 7,10 kg
3134125040
 125 mm   40 mm 262 mm 306 mm 7,30 kg
3134125050
 125 mm   50 mm 262 mm 306 mm 7,30 kg
3134140040
 140 mm   40 mm 262 mm 314 mm 8,30 kg
3134140050
 140 mm   50 mm 262 mm 314 mm 8,30 kg
3134160040
 160 mm   40 mm 262 mm 319 mm 9,00 kg
3134160050
 160 mm   50 mm 262 mm 319 mm 9,00 kg
3134180040
 180 mm   40 mm 262 mm 329 mm 11,20 kg
3134180050
 180 mm   50 mm 262 mm 329 mm 11,20 kg
3134225040
 225 mm   40 mm 262 mm 357 mm 13,00 kg
3134225050
 225 mm   50 mm 262 mm 357 mm 13,00 kg
3134280040
 280 mm   40 mm 262 mm 379 mm 16,70 kg
3134280050
 280 mm   50 mm 262 mm 379 mm 16,70 kg
3134315050
 315 mm   50 mm 262 mm 399 mm 19,00 kg
8700000000
   Nadoplata za vretenasto ubušivanje       0,00 kg
Moj izbor

Izvedba sa priključkom u smjeru cjevovoda
