359-02

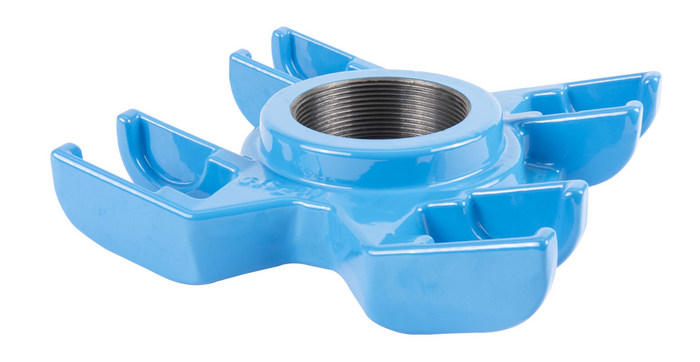

Obujmica sa dvostrukim stremenom
| Materijal: | GJS-400 Hawle epoksidna praškasta zaštita |
|---|---|
| Max. radni tlak: |
Otpadna voda: 16 bar Plin: 5 bar Pitka voda: 16 bar |
| Medij | Pitka Voda / Plin / Otpadne Vode |
Obujmica s dvostrukim stremenom s navojnim priključcima (unutarnji / vanjski navoj) prema DIN ISO 228-1 (izvedbene varijante vidi u tablici) namijenjene su za ugradnju na LŽ, čelične i azbest cementne cijevi u području od DN 150 do DN 500.
Prilagodba na promjer cijevi se postiže pomoću stremena i sedlaste brtve ( art.br. 310 ili 311) odgovarajućeg promjera.
Max. veličina provrta: 62 mm
|
Kat.br.
|
Max. radni tlak |
L |
Unutarnji navoj |
B |
Vanjski navoj |
H |
Promjer bu |
Vrsta cijevi |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3590750000
|
16 bar | 200 mm | 185 mm | 50 mm | 62 mm | LŽ|Čelik|AC | Unutarnji navoj 2 1/2" | 4,40 kg | |||||
|
3590760000
|
16 bar | 200 mm | 2 1/2" | 185 mm | AG 3" | 50 mm | 62 mm | LŽ|Čelik|AC | Unutarnji navoj 2 1/2" | 4,40 kg | |||
|
3590900000
|
16 bar | 200 mm | 3" | 185 mm | 50 mm | 62 mm | LŽ|Čelik|AC | Unutarnji navoj 3" | 4,00 kg |
|
Daljnje informacije
|
|---|
| Opće upute za Armature za ubušivanje |
|
Kat.br.
|
Opis proizvoda |
|---|---|
| 310-00 | Hawle stremen-potpuno vulkaniziran |
| 311-00 | Hawle stremen od nehrđajućeg čelika |
| 311-02 | Hawle stremen - držač za AC cijevi |
| 311-03 | Hawle univerzalni stremen |
| 317-00 | Sedlasta brtva za dvostruke obujmice , s unutarnjim navojem 2 ½", 3" ili prirubnicom DN 80 |
