400-00

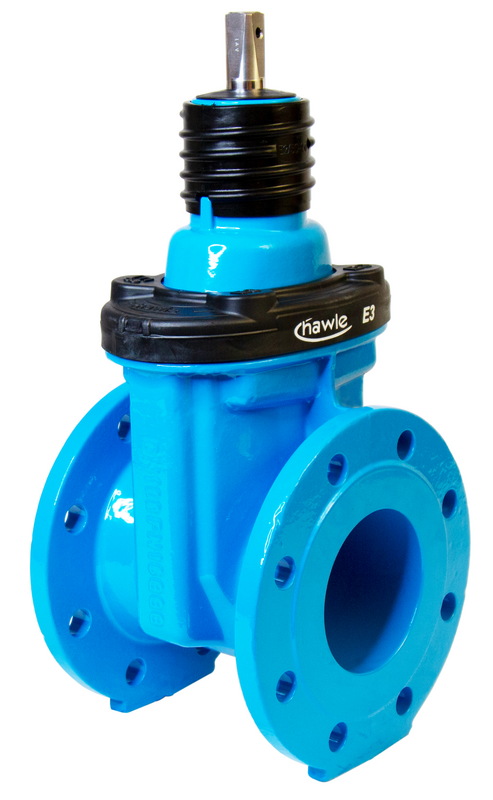

E2 i E3 zasun prirubni─Źki-kratki "F4", ugradbena duljina osnovni red 14 prema DIN EN 558-1

Zasun s prirubnicama prema EN 1092-2.

Manipulacija ru─Źnim kolom, ugradbenom garniturom ili elektro pogonom (na upit).

Ugradbena duljina:
Osnovni red 14 prema DIN EN 558-1

Priklju─Źne mjere prirubnice: prema EN 1092-2

Upotreba u podru─Źju plinoopskrbe:
Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i ─Źvrsto─çe.

Materijal: Kućište: GJS-400, Hawle epoksidna praškasta zaštita
Vreteno: nehr─Ĺaju─çi ─Źelik St 1.4162 (Duplex)
Matica vretena: mesing
Zasunska plo─Źa: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu odnosno NBR-om za plin
Brtva: EPDM prema DVGW W 270 za vodu odnosno NBR za plin
Max. radni tlak: Vidi tablicu
Medij Pitka Voda / Plin
Kontakt osoba
Kat.br.
*)
DN

Max. radni tlak

PN

Izvedba priklju

L

H

Opis
Medij Te┼żina A-Text 3D Ko┼íarica
4000200000
3) 20 Pitka voda: 16 bar 10/16 Typ E2 130 mm 165 mm   4,50 kg
4000250000
3) 25 Pitka voda: 16 bar 10/16 Typ E2 130 mm 165 mm   4,50 kg
4000250100
3) 25 Plin: 5 bar 10/16 Typ E2 130 mm 165 mm PG 1 4,50 kg
4000320000
3) 32 Pitka voda: 16 bar 10|16 Typ E2 140 mm 200 mm   7,00 kg
4000320100
3) 32 Plin: 5 bar 10|16 Typ E2 140 mm 200 mm PG 1 7,00 kg
4000400000
  40 Pitka voda: 16 bar 10|16 Typ E2 140 mm 200 mm   7,00 kg
4000400100
  40 Plin: 5 bar 10|16 Typ E2 140 mm 200 mm PG 1 7,00 kg
4000500003
  50 Pitka voda: 16 bar 10/16 Typ E3 150 mm 235 mm   11,50 kg
4000500101
  50 Plin: 16 bar 10|16 Typ E2 150 mm 260 mm PG 1 9,00 kg
4000500301
  50 Plin: 16 bar 10|16 Typ E2 150 mm 260 mm PG 3 9,00 kg
4000650003
  65 Pitka voda: 16 bar 10/16 Typ E3
170 mm 305 mm   15,20 kg
4000650101
  65 Plin: 16 bar 10|16 Typ E2 170 mm 328 mm PG 1 17,10 kg
4000650301
  65 Plin: 16 bar 10|16 Typ E2 170 mm 328 mm PG 3 17,10 kg
4000800003
  80 Pitka voda: 16 bar 10/16 Typ E3 180 mm 315 mm   19,20 kg
4000800103
  80 Plin: 16 bar 10/16 Typ E3 180 mm 315 mm PG 1 19,20 kg
4000800303
  80 Plin: 16 bar 10/16 Typ E3 180 mm 315 mm PG 3 19,20 kg
4000810003
1) 80 Pitka voda: 10 bar 10/16 Typ E3 180 mm 315 mm   19,10 kg
4001000003
  100 Pitka voda: 16 bar 10/16 Typ E3 190 mm 345 mm   19,60 kg
4001000101
  100 Plin: 16 bar 10|16 Typ E2 190 mm 375 mm PG 1 25,10 kg
4001000301
  100 Plin: 16 bar 10|16 Typ E2 190 mm 375 mm PG 3 24,00 kg
4001250003
  125 Pitka voda: 16 bar 10/16 Typ E3 200 mm 420 mm   37,00 kg
4001250103
  125 Plin: 16 bar 10/16 Typ E3 200 mm 420 mm PG 1 37,00 kg
4001250303
  125 Plin: 16 bar 10/16 Typ E3 200 mm 420 mm PG 3 37,00 kg
4001500003
  150 Pitka voda: 16 bar 10/16 Typ E3 210 mm 435 mm   40,00 kg
4001500103
  150 Plin: 16 bar 10/16 Typ E3 210 mm 460 mm PG 1 40,00 kg
4001500303
  150 Plin: 16 bar 10/16 Typ E3 210 mm 435 mm PG 3 40,00 kg
4002000003
  200 Pitka voda: 10 bar 10 Typ E3 230 mm 540 mm   63,00 kg
4002000063
  200 Pitka voda: 16 bar 16 Typ E3 230 mm 540 mm   63,00 kg
4002000101
  200 Plin: 10 bar 10 Typ E2 230 mm 565 mm PG 1 63,00 kg
4002000161
  200 Plin: 16 bar 16 Typ E2 230 mm 565 mm PG 1 63,00 kg
4002000301
  200 Plin: 10 bar 10 Typ E2 230 mm 565 mm PG 3 63,00 kg
4002000361
  200 Plin: 16 bar 16 Typ E2 230 mm 565 mm PG 3 63,00 kg
4002500003
  250 Pitka voda: 10 bar 10 Typ E3 250 mm 650 mm   98,40 kg
4002500063
  250 Pitka voda: 16 bar 16 Typ E3 250 mm 650 mm   101,60 kg
4002500101
  250 Plin: 10 bar 10 Typ E2 250 mm 670 mm PG 1 99,50 kg
4002500161
  250 Plin: 16 bar 16 Typ E2 250 mm 670 mm PG 1 99,50 kg
4002500301
  250 Plin: 10 bar 10 Typ E2 250 mm 670 mm PG 3 99,50 kg
4002500361
  250 Plin: 16 bar 16 Typ E2 250 mm 670 mm PG 3 99,50 kg
4003000003
  300 Pitka voda: 10 bar 10 Typ E3 270 mm 735 mm   150,80 kg
4003000063
  300 Pitka voda: 16 bar 16 Typ E3 270 mm 735 mm   149,80 kg
4003000101
  300 Plin: 10 bar 10 Typ E2 270 mm 755 mm PG 1 148,00 kg
4003000161
  300 Plin: 16 bar 16 Typ E2 270 mm 755 mm PG 1 148,00 kg
4003000361
  300 Plin: 16 bar 16 Typ E2 270 mm 755 mm PG 3 144,00 kg
4003500001
  350 Pitka voda: 10 bar 10 Typ E2 290 mm 838 mm   205,00 kg
4003500061
  350 Pitka voda: 16 bar 16 Typ E2 290 mm 838 mm   201,00 kg
4003500101
  350 Plin: 10 bar 10 Typ E2 290 mm 838 mm PG 1 205,00 kg
4004000001
  400 Pitka voda: 10 bar 10 Typ E2 310 mm 975 mm   261,00 kg
4004000061
  400 Pitka voda: 16 bar 16 Typ E2 310 mm 975 mm   261,00 kg
4004000101
  400 Plin: 10 bar 10 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000161
  400 Plin: 16 bar 16 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000301
  400 Plin: 10 bar 10 Typ E2 310 mm 975 mm PG 3 261,00 kg
4004000361
  400 Plin: 16 bar 16 Typ E2 310 mm 975 mm PG 3 261,00 kg
4005000001
2) 500 Pitka voda: 10 bar 10 Typ E2 350 mm 1220 mm   479,00 kg
4005000061
2) 500 Pitka voda: 16 bar 16 Typ E2 350 mm 1220 mm   479,00 kg
4006000001
2) 600 Pitka voda: 10 bar 10 Typ E2 390 mm 1377 mm   710,00 kg
4700800303
  80 16 bar 10/16 Typ E3 280 mm 315 mm PG 3 20,50 kg
Moj izbor
1)
Prirubnica s 4 rupe
2)
Bypass na upit
3)
nije prema DIN EN 558-1

Kataloški brojevi i cijene kod primjene za plin na upit.
