400-00

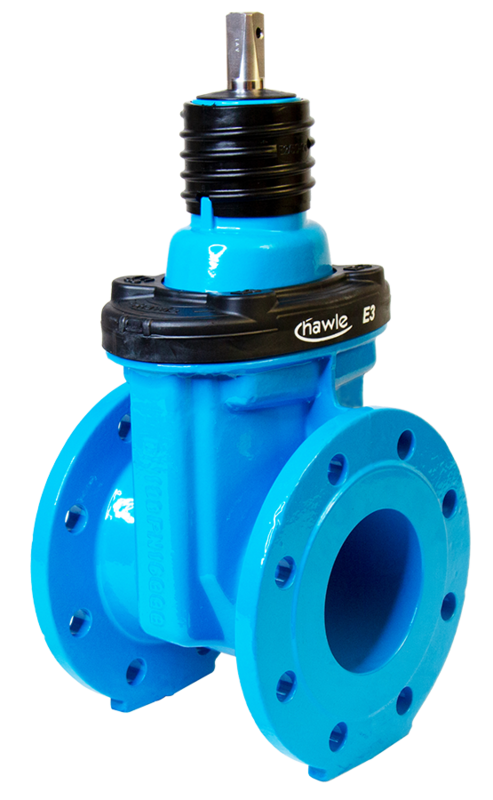

Keil-Flach-Schieber "E2" und "E3", Baul├Ąnge Grundreihe 14 nach DIN EN 558-1

Keil-Flach-Schieber mit beidseitigem Flansch nach EN 1092-2.

Die Bet├Ątigung kann ├╝ber Handrad, Einbaugarnitur oder motorisierte Drehantriebe (ab DN 50, auf Anfrage) erfolgen.

Baul├Ąnge:
Grundreihe 14 nach DIN EN 558-1

Gaseinsatz: Pr├╝fung nach DIN 3230-5 PG-1 oder PG-3; inkl. Abnahmepr├╝fzeugnis 3.1 nach EN 10204 f├╝r die nach DIN 3230-5 durchgef├╝hrte Dichtheits- und Festigkeitspr├╝fung.

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser / Gas
Best.-Nr.
*)
DN

max.
Betriebsdruck

PN

Ausf├╝hrung/
Abgang

L

H

Bezeichnung
Medium Gewicht A-Text 3D Merkliste
4000200000
3) 20 Trinkwasser: 16 bar 10/16 Typ E2 130 mm 165 mm   4,50 kg
4000250000
3) 25 Trinkwasser: 16 bar 10/16 Typ E2 130 mm 165 mm   4,50 kg
4000250100
3) 25 Gas: 5 bar 10/16 Typ E2 130 mm 165 mm PG 1 4,50 kg
4000320000
3) 32 Trinkwasser: 16 bar 10|16 Typ E2 140 mm 200 mm   7,00 kg
4000320100
3) 32 Gas: 5 bar 10|16 Typ E2 140 mm 200 mm PG 1 7,00 kg
4000400000
  40 Trinkwasser: 16 bar 10|16 Typ E2 140 mm 200 mm   7,00 kg
4000400100
  40 Gas: 5 bar 10|16 Typ E2 140 mm 200 mm PG 1 7,00 kg
4000500003
  50 Trinkwasser: 16 bar 10/16 Typ E3 150 mm 235 mm   11,50 kg
4000500101
  50 Gas: 16 bar 10|16 Typ E2 150 mm 260 mm PG 1 9,00 kg
4000500301
  50 Gas: 16 bar 10|16 Typ E2 150 mm 260 mm PG 3 9,00 kg
4000650003
  65 Trinkwasser: 16 bar 10/16 Typ E3
170 mm 305 mm   15,20 kg
4000650101
  65 Gas: 16 bar 10|16 Typ E2 170 mm 328 mm PG 1 17,10 kg
4000650301
  65 Gas: 16 bar 10|16 Typ E2 170 mm 328 mm PG 3 17,10 kg
4000800003
  80 Trinkwasser: 16 bar 10/16 Typ E3 180 mm 315 mm   19,20 kg
4000800101
  80 Gas: 16 bar 10|16 Typ E2 180 mm 335 mm PG 1 16,50 kg
4000800301
  80 Gas: 16 bar 10|16 Typ E2 180 mm 335 mm PG 3 16,50 kg
4000810001
1) 80 Trinkwasser: 10 bar 10/16 Typ E2 180 mm 335 mm   19,40 kg
4001000003
  100 Trinkwasser: 16 bar 10/16 Typ E3 190 mm 345 mm   19,60 kg
4001000101
  100 Gas: 16 bar 10|16 Typ E2 190 mm 375 mm PG 1 25,10 kg
4001000301
  100 Gas: 16 bar 10|16 Typ E2 190 mm 375 mm PG 3 24,00 kg
4001250003
  125 Trinkwasser: 16 bar 10/16 Typ E3 200 mm 420 mm   37,00 kg
4001250101
  125 Gas: 16 bar 10|16 Typ E2 200 mm 450 mm PG 1 30,00 kg
4001250301
  125 Gas: 16 bar 10|16 Typ E2 200 mm 450 mm PG 3 30,00 kg
4001500003
  150 Trinkwasser: 16 bar 10/16 Typ E3 210 mm 435 mm   40,00 kg
4001500101
  150 Gas: 16 bar 10|16 Typ E2 210 mm 460 mm PG 1 35,00 kg
4001500301
  150 Gas: 16 bar 10|16 Typ E2 210 mm 460 mm PG 3 40,00 kg
4002000003
  200 Trinkwasser: 10 bar 10 Typ E3 230 mm 540 mm   63,00 kg
4002000061
  200 Trinkwasser: 16 bar 16 Typ E2 230 mm 565 mm   63,00 kg
4002000101
  200 Gas: 10 bar 10 Typ E2 230 mm 565 mm PG 1 63,00 kg
4002000161
  200 Gas: 16 bar 16 Typ E2 230 mm 565 mm PG 1 63,00 kg
4002000301
  200 Gas: 10 bar 10 Typ E2 230 mm 565 mm PG 3 63,00 kg
4002000361
  200 Gas: 16 bar 16 Typ E2 230 mm 565 mm PG 3 63,00 kg
4002500003
  250 Trinkwasser: 10 bar 10 Typ E3 250 mm 650 mm   98,40 kg
4002500063
  250 Trinkwasser: 16 bar 16 Typ E3 250 mm 650 mm   101,60 kg
4002500101
  250 Gas: 10 bar 10 Typ E2 250 mm 670 mm PG 1 99,50 kg
4002500161
  250 Gas: 16 bar 16 Typ E2 250 mm 670 mm PG 1 99,50 kg
4002500301
  250 Gas: 10 bar 10 Typ E2 250 mm 670 mm PG 3 99,50 kg
4002500361
  250 Gas: 16 bar 16 Typ E2 250 mm 670 mm PG 3 99,50 kg
4003000003
  300 Trinkwasser: 10 bar 10 Typ E3 270 mm 735 mm   150,80 kg
4003000063
  300 Trinkwasser: 16 bar 16 Typ E3 270 mm 735 mm   149,80 kg
4003000101
  300 Gas: 10 bar 10 Typ E2 270 mm 755 mm PG 1 148,00 kg
4003000161
  300 Gas: 16 bar 16 Typ E2 270 mm 755 mm PG 1 148,00 kg
4003000361
  300 Gas: 16 bar 16 Typ E2 270 mm 755 mm PG 3 144,00 kg
4003500001
  350 Trinkwasser: 10 bar 10 Typ E2 290 mm 838 mm   205,00 kg
4003500061
  350 Trinkwasser: 16 bar 16 Typ E2 290 mm 838 mm   201,00 kg
4003500101
  350 Gas: 10 bar 10 Typ E2 290 mm 838 mm PG 1 205,00 kg
4004000001
  400 Trinkwasser: 10 bar 10 Typ E2 310 mm 975 mm   261,00 kg
4004000061
  400 Trinkwasser: 16 bar 16 Typ E2 310 mm 975 mm   261,00 kg
4004000101
  400 Gas: 10 bar 10 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000161
  400 Gas: 16 bar 16 Typ E2 310 mm 975 mm PG 1 261,00 kg
4004000301
  400 Gas: 10 bar 10 Typ E2 310 mm 975 mm PG 3 261,00 kg
4004000361
  400 Gas: 16 bar 16 Typ E2 310 mm 975 mm PG 3 261,00 kg
4005000001
2) 500 Trinkwasser: 10 bar 10 Typ E2 350 mm 1220 mm   479,00 kg
4005000061
2) 500 Trinkwasser: 16 bar 16 Typ E2 350 mm 1220 mm   479,00 kg
4006000001
2) 600 Trinkwasser: 10 bar 10 Typ E2 390 mm 1377 mm   710,00 kg
Zur Merkliste
1)
Flansch mit 4-Loch-Bohrung
2)
mit Bypass auf Anfrage
3)
Baul├Ąnge abweichend von DIN EN 558-1

Weitere Artikelnummern und Preise f├╝r Gas auf Anfrage.
