432-00

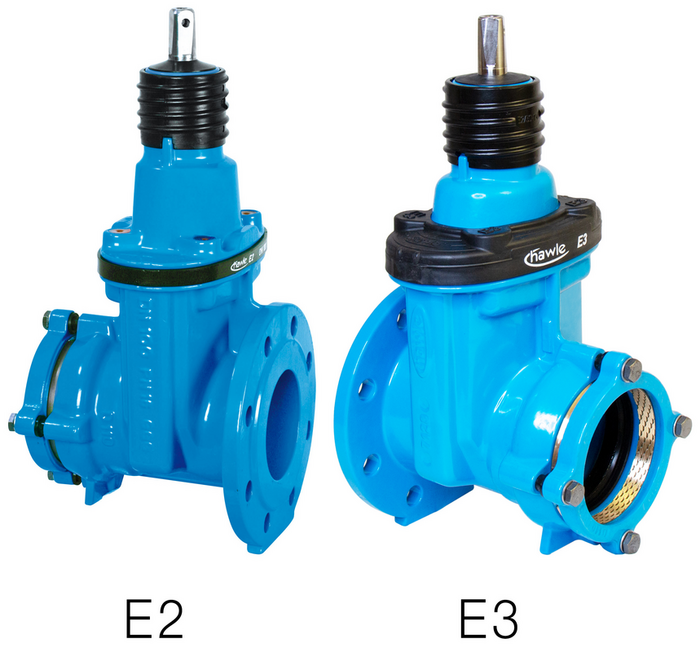

E2 i E3 zasun s prirubnicom i naglavkom sistem 2000

E2 zasun, na jednoj strani prirubnica, a na drugoj strani utični naglavak za spoj s poteznim osiguranjem PE cijevi kvalitete PE 80 i PE 100 prema DIN 8074 i PVC cijevi prema DIN 8062.

Cijev se brtvi pomoću usne brtve. Oblik usne brtve omogućuje lagano guranje cijevi u brtvenu komoru. Potezno osiguranje postiže se zatezanjem steznog prstena i djeluje odvojeno od brtvljenja cijevi.

Kod spajanja PE cijevi potrebno je primijeniti potporni prsten (Art.br. 590).

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce

Materijal:	Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik St 1.4162 (Duplex) Matica vretena: mesing Zasunska ploča: GJS-400, izvana i iznutra vulkanizirano EPDM-om prema DVGW W 270 za vodu Brtva: EPDM prema DVGW W 270 za vodu Stezni prsten: DN 50 - DN 250 mesing, od DN 300 bronca
Max. radni tlak:	Vidi tablicu
Medij	Pitka Voda

Kontakt osoba

Moj izbor

• Izvedbe
• Tehnička dokumentacija
• Dodaci proizvodu

Kat.br.	DN	Max. radni tlak	PN	d	Izvedba priklju	L	L1	H	Medij	Težina	A-Text	Košarica
4320500633	50	16 bar	10/16	63 mm	Typ E3	188 mm	83 mm	235 mm		10,10 kg
4320650753	65	16 bar	10/16	75 mm	Typ E3	205 mm	85 mm	305 mm		15,50 kg
4320800903	80	16 bar	10/16	90	Typ E3	211 mm	88 mm	315 mm		16,80 kg
4321001103	100	16 bar	10/16	110 mm	Typ E3	221 mm	88 mm	345 mm		21,50 kg
4321001253	100	16 bar	10/16	125 mm	Typ E3	225 mm	88 mm	345 mm		21,80 kg
4321251403	125	16 bar	10/16	140 mm	Typ E3	239 mm	96 mm	420 mm		32,00 kg
4321501603	150	16 bar	10/16	160 mm	Typ E3	263 mm	108 mm	435 mm		38,00 kg
4321501800	150	16 bar	10|16	180 mm	Typ E2	276 mm	118 mm	462 mm		43,00 kg
4322002003	200	10 bar	10	200 mm	Typ E3	298 mm	128 mm	540 mm		65,00 kg
4322002251	200	16 bar	16	225 mm	Typ E2	298 mm	130 mm	563 mm		66,00 kg
4322002253	200	10 bar	10	225 mm	Typ E3	298 mm	130 mm	540 mm		66,00 kg
4322502503	250	10 bar	10	250 mm	Typ E3	325 mm	147 mm	650 mm		101,50 kg
4322502504	250	16 bar	16	250 mm	Typ E3	325 mm	147 mm	650 mm		101,50 kg
4322502803	250	10 bar	10	280	Typ E3	335 mm	150 mm	650 mm		105,00 kg
4322502804	250	16 bar	16	280 mm	Typ E3	335 mm	150 mm	650 mm		0,00 kg
4323003151	300	16 bar	16	315 mm	Typ E3	371 mm	176 mm	735 mm		157,50 kg
4323003153	300	10 bar	10	315	Typ E3	371 mm	176 mm	735 mm		157,60 kg
