432-00

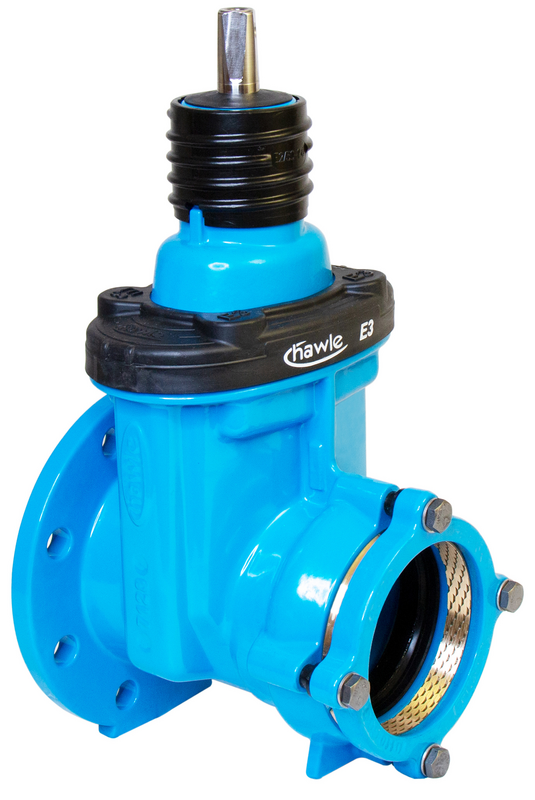

Flansch-Steckmuffen-Schieber "E2" und "E3" - System 2000

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 50
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 63 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser
Flansch: DN 65
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 75 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser
Flansch: DN 80
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 90 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Generell wird beim Anschluss von PE-Rohren die Verwendung von Stützhülsen (optionales Zubehör) empfohlen. Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 11, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
DN 50 – DN 200: Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: EN-GJS-400-15, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: EN-GJS-400-15, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 100
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 110 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
DN 50 – DN 200: Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: EN-GJS-400-15, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: EN-GJS-400-15, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 100
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 125 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
DN 50 – DN 200: Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: EN-GJS-400-15, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: EN-GJS-400-15, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 125
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 140 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 150
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 160 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis: Fa. Hawle (siehe Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschiebe, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüsssige Verbindung mit PE-Rohren nach DIN 8074, PE-X-Rohren nach DIN 16893 und PVC-Rohren nach DIN 8062, wartungsfreie Spindelabdichtung durch O-Ringe und Lippendichtung, reibungsarme Lagerung der Spindel auf Gleitscheiben aus Kunststoff, DN 50 - DN 200: Rundgewindeadapter am Oberteil zur stiftlosen Befestigung der Einbaugarnitur, DN 250 - DN 400: Stiftloch in der Spindel zur Verbindung der Einbaugarnitur, Keilführung aus verschleißfestem Kunststoff mit hohen Gleiteigenschaften gewährleisten einen geringen Verschleiß und minimale Schließdrehmomente, Kantenschutz aus PE schützt Armatur bei Lagerung und Transport. Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476 (P) und DIN 30677-2 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 und KTW
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 150
PN: 10/16
Steckmuffe für Rohraußendurchmesser: d 180 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 200
PN: 10
Steckmuffe für Rohraußendurchmesser: d 200 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis: Fa. Hawle (siehe Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschiebe, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüsssige Verbindung mit PE-Rohren nach DIN 8074, PE-X-Rohren nach DIN 16893 und PVC-Rohren nach DIN 8062, wartungsfreie Spindelabdichtung durch O-Ringe und Lippendichtung, reibungsarme Lagerung der Spindel auf Gleitscheiben aus Kunststoff, DN 50 - DN 200: Rundgewindeadapter am Oberteil zur stiftlosen Befestigung der Einbaugarnitur, DN 250 - DN 400: Stiftloch in der Spindel zur Verbindung der Einbaugarnitur, Keilführung aus verschleißfestem Kunststoff mit hohen Gleiteigenschaften gewährleisten einen geringen Verschleiß und minimale Schließdrehmomente, Kantenschutz aus PE schützt Armatur bei Lagerung und Transport. Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476 (P) und DIN 30677-2 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 und KTW
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 200
PN: 16
Steckmuffe für Rohraußendurchmesser: d 225 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 200
PN: 16
Steckmuffe für Rohraußendurchmesser: d 200 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 250
PN: 16
Steckmuffe für Rohraußendurchmesser: d 250 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Erzeugnis: Fa. Hawle (siehe Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschiebe, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüsssige Verbindung mit PE-Rohren nach DIN 8074, PE-X-Rohren nach DIN 16893 und PVC-Rohren nach DIN 8062, wartungsfreie Spindelabdichtung durch O-Ringe und Lippendichtung, reibungsarme Lagerung der Spindel auf Gleitscheiben aus Kunststoff, DN 50 - DN 200: Rundgewindeadapter am Oberteil zur stiftlosen Befestigung der Einbaugarnitur, DN 250 - DN 400: Stiftloch in der Spindel zur Verbindung der Einbaugarnitur, Keilführung aus verschleißfestem Kunststoff mit hohen Gleiteigenschaften gewährleisten einen geringen Verschleiß und minimale Schließdrehmomente, Kantenschutz aus PE schützt Armatur bei Lagerung und Transport. Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476 (P) und DIN 30677-2 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 und KTW
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser

Flansch: DN 300
PN: 16
Steckmuffe für Rohraußendurchmesser: d 315 mm

Optionales/Erforderliches Zubehör - Stützhülse aus nichtrostendem Stahl für PE-Rohre (Best.-Nr.: 590):
Bei dünnwandigen PE-Rohren mit Wandstärkenverhältnis größer SDR 21, bei der Verlegung in Schutzrohren und bei Unterdruckleitungen sind Stützhülsen (erforderliches Zubehör) erforderlich.

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 432-00) oder gleichwertig
Weichdichtender Absperrschieber, einerseits mit Flansch, andererseits mit Steckmuffe für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (EN ISO 1452-2).
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM.
Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser
Klemme: Messing
Lippendichtung: EPDM
Schrauben, Unterlegscheiben: nichtrostender Stahl
Distanzhülsen: PE

Medium: Trinkwasser
