437-00G

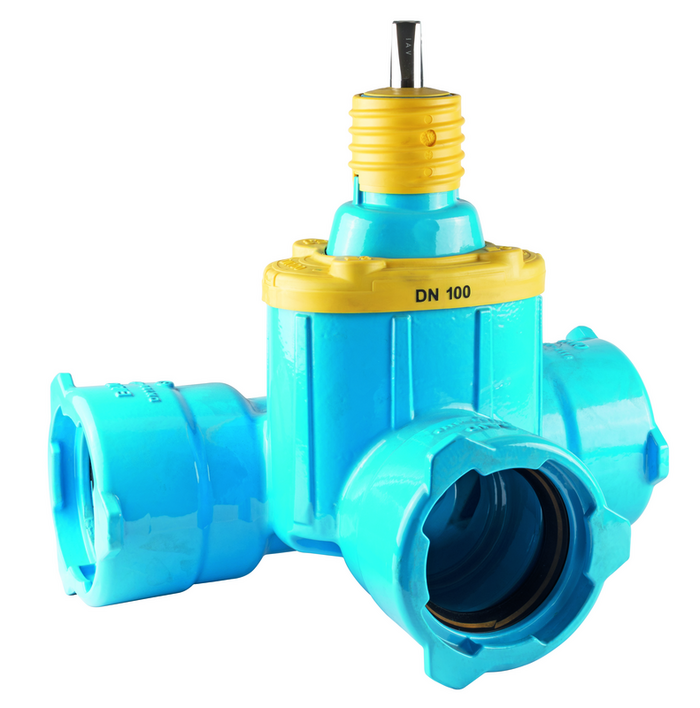

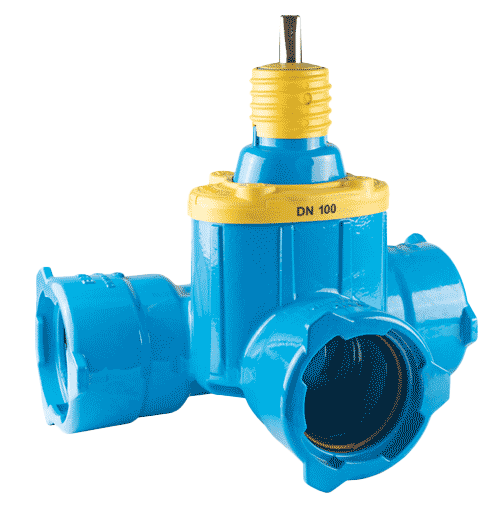

E2 i E3 MMB-zasun - BAIO® sistem za plin
| Materijal: |
Kućište: GJS-400, Hawle epoksidna praškasta zaštita Vreteno: nehrđajući čelik Matica vretena: mesing Zasunska ploča: GJS-400, NBR-om za plin Brtve: NBR brtva postojana na plin |
|---|---|
| Max. radni tlak: |
Plin: 16 bar Plin: 1 bar (samo PVC) |
| Medij | Plin |
E2 MMB zasun sa svih strana sa BAIO® dvofunkcionalnim naglavkom za sistemski spoj sa BAIO® utičnim krajevima i za priključak lijevano željeznih, čeličnih, PE i PVC cijevi.
Brtve za plin:
brtva postojana na plin za LŽ cijev odnosno GKS brtva postojana na plin (PVC cijev - 5 bar); Ispitivanje prema DIN 3230-5, za PG-1 ili PG-3; Isporuka sa potvrdom o ispitivanju 3.1 prema EN 10204, za prema DIN 3230-5 provedenu provjeru brtvljenja i čvrstoće.
|
Kat.br.
|
DN1 |
DN2 |
Izvedba priklju |
L |
B |
H |
H1 |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
4371001004
|
100 | 100 | Typ E3 | 455 mm | 336 mm | 431 mm | 345 mm | 35,50 kg | |||
|
4371501004
|
150 | 100 | Typ E3 | 475 mm | 386 mm | 440 mm | 345 mm | 42,00 kg | |||
|
4371501504
|
150 | 150 | Typ E3 | 565 mm | 406 mm | 541 mm | 435 mm | 61,00 kg |
|
