448-01

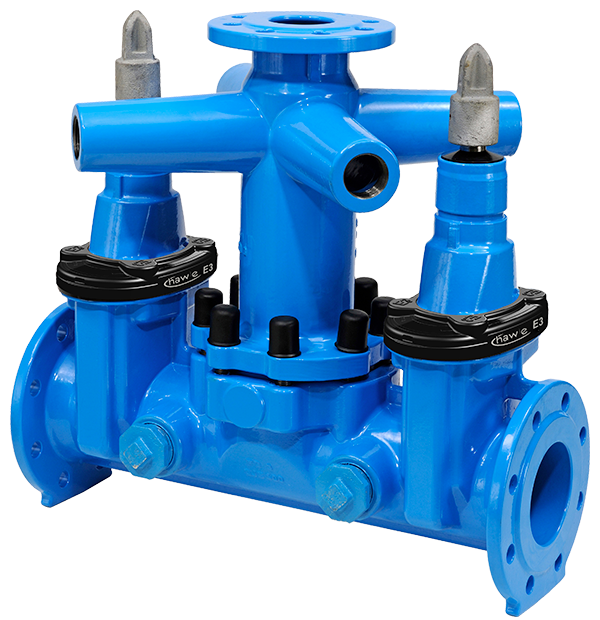

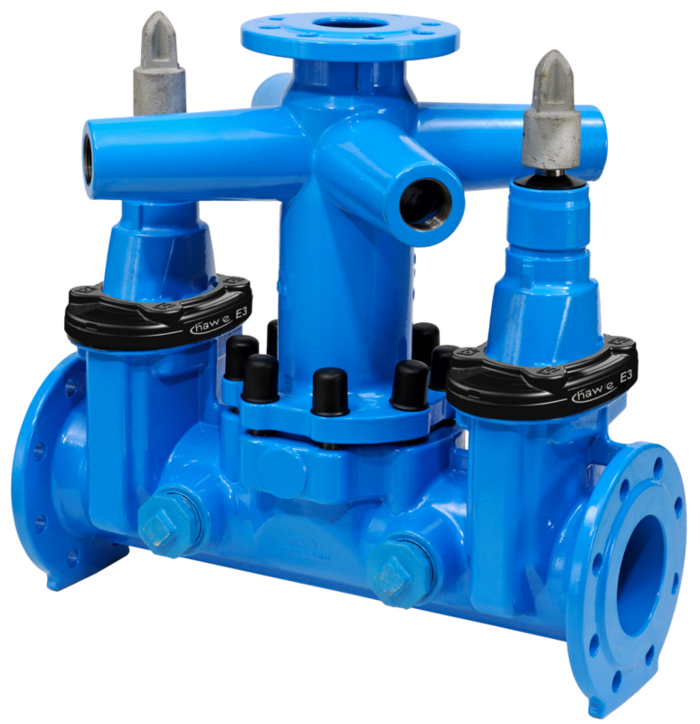

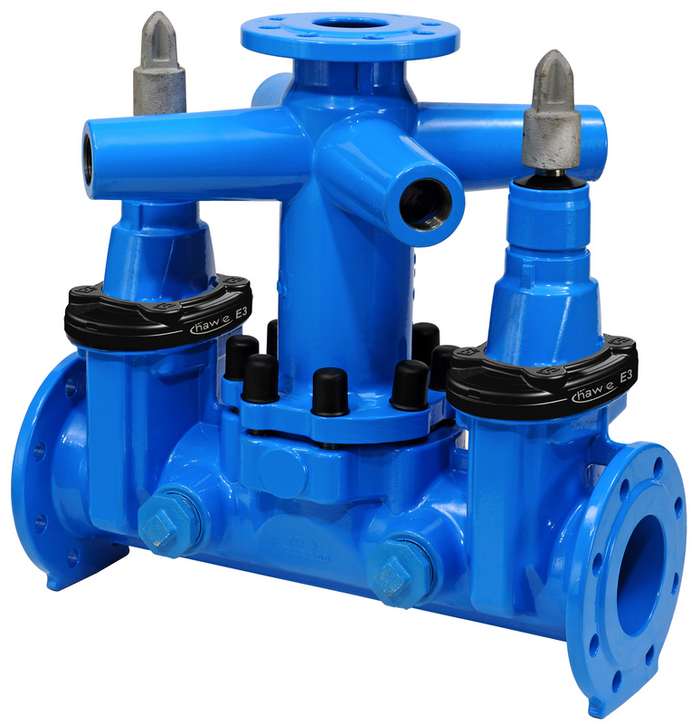

Kombi II zasun (WS/T) s FFR-komadom

Kombi-II-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 2 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka. Na kučištu se nalaze još 4 priključka s unutarnjim navojem 1 1/2"

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Čitaj dalje reduce
Materijal: Kućište: GJS-400, Hawle epoksidni praškasti premaz
Vreteno: nehrđajući čelik
Zavojna matica: mesing
Klin: GJS-400, unutarnji i vanjski EPDM prema DVGW W 270 za vodu
Brtve: EPDM prema KTW-BWGL za vodu
E3 zaštita rubova: PE
Max. radni tlak: Vidi tablicu
Medij Pitka Voda

Kombi-II-zasun, prirubnički, s prirubnicama prema EN 1092-2 i s FFR komadom za izradu zasunskih čvorišta s maksimalno 2 zasuna na uskom prostoru. Vertikalni priključak na FFR komadu služi za spoj hidranta ili odzračno-dozračne garniture, a horizontalni priključci sa unutarnjim navojem mogu poslužiti za izradu kućnih priključaka. Na kučištu se nalaze još 4 priključka s unutarnjim navojem 1 1/2"

Ušteda prostora kroz kompaktnu izradu kao i ušteda u troškovima materijala, rada, transporta i skladištenja. Ako na jednom od krajeva nije potreban zasun može se tvornički motirati poklopac - molim navesti položaj prema kazaljki sata.

Isporuka s navojnim adapterom za pričvrščenje ugradbenih garnitura bez štifta. Četverokutni vretenski nastavak za ugradnju u okna na upit.

Priključne mjere prirubnice: prema EN 1092-2

Kontakt osoba
Moj izbor
Kat.br.
*)
DN
DN1
Max. radni tlak
PN
Izvedba priklju
L
B
F
etverokut vretena
H1
Broj zasuna
Outlet O
 Medij Težina A-Text Košarica
4481000640
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm   - Unutarnji navoj 1 1/2" 63,00 kg
4481000650
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm   - Unutarnji navoj 1 1/2" 63,00 kg
4481000840
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm   - Unutarnji navoj 1 1/2" 63,00 kg
4481000850
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm   - Unutarnji navoj 1 1/2" 63,00 kg
4481001640
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 1 Unutarnji navoj 1 1/2" 70,00 kg
4481001650
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 1 Unutarnji navoj 1 1/2" 58,00 kg
4481001840
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 1 Unutarnji navoj 1 1/2" 58,00 kg
4481001850
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 1 Unutarnji navoj 1 1/2" 70,00 kg
4481002640
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 2 Unutarnji navoj 1 1/2" 68,00 kg
4481002650
 1) 100 65 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 2 Unutarnji navoj 1 1/2" 60,00 kg
4481002840
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 2 Unutarnji navoj 1 1/2" 82,00 kg
4481002850
   100 80 16 bar 10|16 Tip E3 575 mm 385 mm 230 mm 19,3 mm 345 mm 2 Unutarnji navoj 1 1/2" 71,00 kg
4481500640
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm   - Unutarnji navoj 1 1/2" 67,50 kg
4481500650
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm   - Unutarnji navoj 1 1/2" 67,50 kg
4481500840
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm   - Unutarnji navoj 1 1/2" 68,00 kg
4481500850
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm   - Unutarnji navoj 1 1/2" 68,00 kg
4481501640
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 1 Unutarnji navoj 1 1/2" 82,00 kg
4481501650
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 1 Unutarnji navoj 1 1/2" 80,00 kg
4481501840
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 1 Unutarnji navoj 1 1/2" 80,00 kg
4481501850
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 1 Unutarnji navoj 1 1/2" 80,00 kg
4481502640
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 2 Unutarnji navoj 1 1/2" 84,00 kg
4481502650
 1) 150 65 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 2 Unutarnji navoj 1 1/2" 100,00 kg
4481502840
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 2 Unutarnji navoj 1 1/2" 84,00 kg
4481502850
   150 80 16 bar 10|16 Tip E3 630 mm 420 mm 250 mm 19,3 mm 435 mm 2 Unutarnji navoj 1 1/2" 84,00 kg
4482000640
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 109,00 kg
4482000650
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 109,00 kg
4482000840
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 110,00 kg
4482000850
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 110,00 kg
4482001640
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 126,00 kg
4482001650
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 126,00 kg
4482001840
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 127,00 kg
4482001850
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 127,00 kg
4482002640
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482002650
 1) 200 65 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482002840
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482002850
   200 80 10 bar 10 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482010640
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 109,00 kg
4482010650
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 109,00 kg
4482010840
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 110,00 kg
4482010850
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm   - Unutarnji navoj 1 1/2" 110,00 kg
4482011640
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 126,00 kg
4482011650
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 126,00 kg
4482011840
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 156,00 kg
4482011850
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 1 Unutarnji navoj 1 1/2" 156,00 kg
4482012640
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482012650
 1) 200 65 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482012840
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
4482012850
   200 80 16 bar 16 Tip E3 770 mm 540 mm 350 mm 24,3 mm 540 mm 2 Unutarnji navoj 1 1/2" 156,00 kg
Moj izbor
1)
Priključak DN65 za Württemberger sistem šahti (promjer otvora 140 mm/ 4 rupe)

Isporučuje se s montiranim četvrtastim zaštitnicima za ugradnju osovine.

Za ugradnju na tlo s adapterom s okruglim navojem za pričvršćivanje Hawle instalacijskih setova bez igle, na zahtjev.
