- 1)
- Anschluss DN 65 für Württemberger Schachthydrant (Lochkreis: 140 mm/4-Loch)
448-01

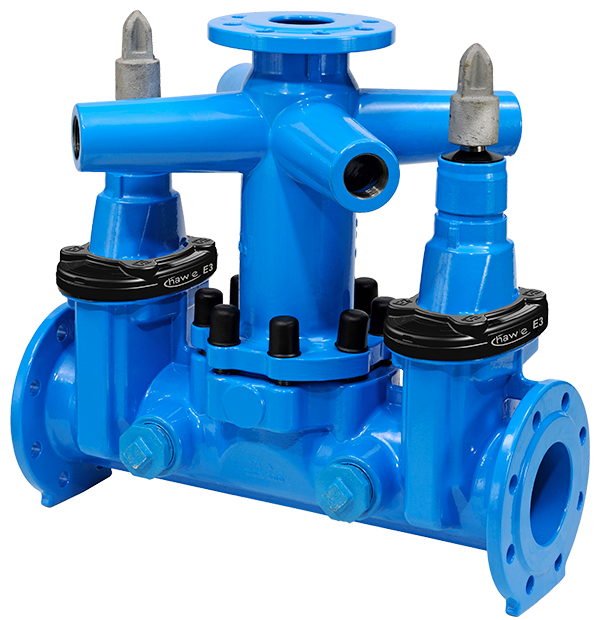

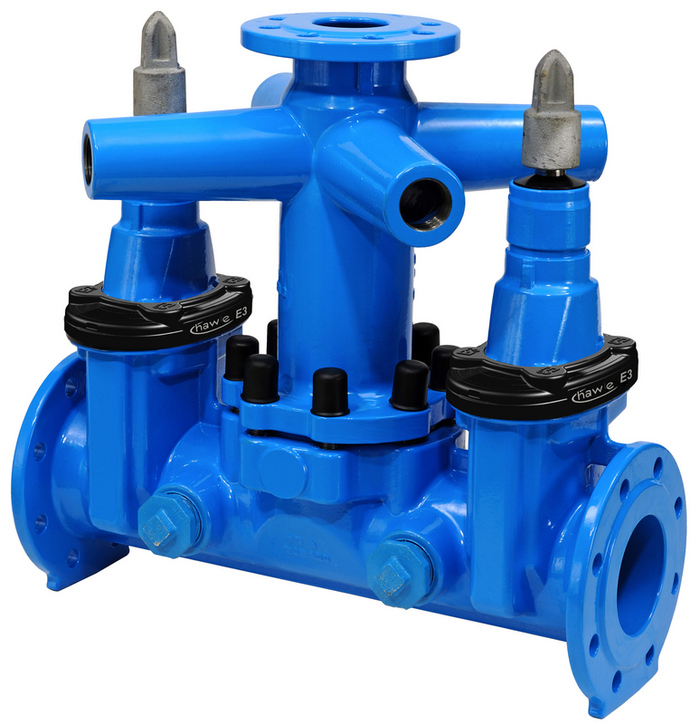

Combi-II-Schieber "WS/T" mit FFR-Trommelstück
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 für Wasser Dichtungen: EPDM gemäß DVGW W 270 für Wasser E3-Kantenschutz: PE |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Combi-II-Schieber mit beidseitigem Flansch nach EN 1092-2 und FFR-Trommelstück. Für den Einbau von bis zu 2 Schiebern auf engstem Raum. Der vertikale Abgang am FFR-Trommelstück dient zur Einbindung von Hydranten oder Be- und Entlüftungsgarnituren, die horizontalen Innengewinde-Abgänge können für den Anschluss von Hausanschluss-Armaturen verwendet werden. Am Gehäuse befinden sich 4 weitere Innengewindeabgänge 1 1/2".
Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.
Lieferung mit montierten Vierkantschonern für den Schachteinbau.
Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.
Flanschanschlussmaße: gemäß EN 1092-2
|
Best.-Nr.
|
*) |
DN |
DN1 |
max. Betriebsdruck |
PN |
Ausführung/ Abgang |
Gehäuse IG |
Trommel IG |
L |
B |
F |
Schieber- anzahl |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4481000640
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | - | 63,00 kg | ||||
|
4481000650
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | - | 63,00 kg | ||||
|
4481000840
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | - | 63,00 kg | |||||
|
4481000850
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | - | 63,00 kg | |||||
|
4481001640
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 70,00 kg | |||
|
4481001650
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 58,00 kg | |||
|
4481001840
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 58,00 kg | ||||
|
4481001850
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | 1 | 345 mm | 70,00 kg | ||||
|
4481002640
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 68,00 kg | |||
|
4481002650
|
1) | 100 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 60,00 kg | |||
|
4481002840
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 82,00 kg | ||||
|
4481002850
|
100 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 575 mm | 385 mm | 230 mm | 2 | 345 mm | 71,00 kg | ||||
|
4481500640
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | - | 67,50 kg | ||||
|
4481500650
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | - | 67,50 kg | ||||
|
4481500840
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | - | 68,00 kg | |||||
|
4481500850
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | - | 68,00 kg | |||||
|
4481501640
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 82,00 kg | |||
|
4481501650
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 80,00 kg | |||
|
4481501840
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 80,00 kg | ||||
|
4481501850
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | 1 | 435 mm | 80,00 kg | ||||
|
4481502640
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 84,00 kg | |||
|
4481502650
|
1) | 150 | 65 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 100,00 kg | |||
|
4481502840
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/4" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 84,00 kg | ||||
|
4481502850
|
150 | 80 | 16 bar | 10|16 | Typ E3 | 1 1/2" | 1 1/2" | 630 mm | 420 mm | 250 mm | 2 | 435 mm | 84,00 kg | ||||
|
4482000640
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | - | 109,00 kg | ||||
|
4482000650
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 109,00 kg | ||||
|
4482000840
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | - | 110,00 kg | |||||
|
4482000850
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 110,00 kg | |||||
|
4482001640
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 126,00 kg | |||
|
4482001650
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 126,00 kg | |||
|
4482001840
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 127,00 kg | ||||
|
4482001850
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 127,00 kg | ||||
|
4482002640
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | |||
|
4482002650
|
1) | 200 | 65 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | |||
|
4482002840
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | ||||
|
4482002850
|
200 | 80 | 10 bar | 10 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | ||||
|
4482010640
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | - | 109,00 kg | ||||
|
4482010650
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 109,00 kg | ||||
|
4482010840
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | - | 110,00 kg | |||||
|
4482010850
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | - | 110,00 kg | |||||
|
4482011640
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 126,00 kg | |||
|
4482011650
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 126,00 kg | |||
|
4482011840
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 156,00 kg | ||||
|
4482011850
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 1 | 540 mm | 156,00 kg | ||||
|
4482012640
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | |||
|
4482012650
|
1) | 200 | 65 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | |||
|
4482012840
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/4" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg | ||||
|
4482012850
|
200 | 80 | 16 bar | 16 | Typ E3 | 1 1/2" | 1 1/2" | 770 mm | 540 mm | 350 mm | 2 | 540 mm | 156,00 kg |
-
Ausführung für Erdeinbau auf Anfrage.
|
